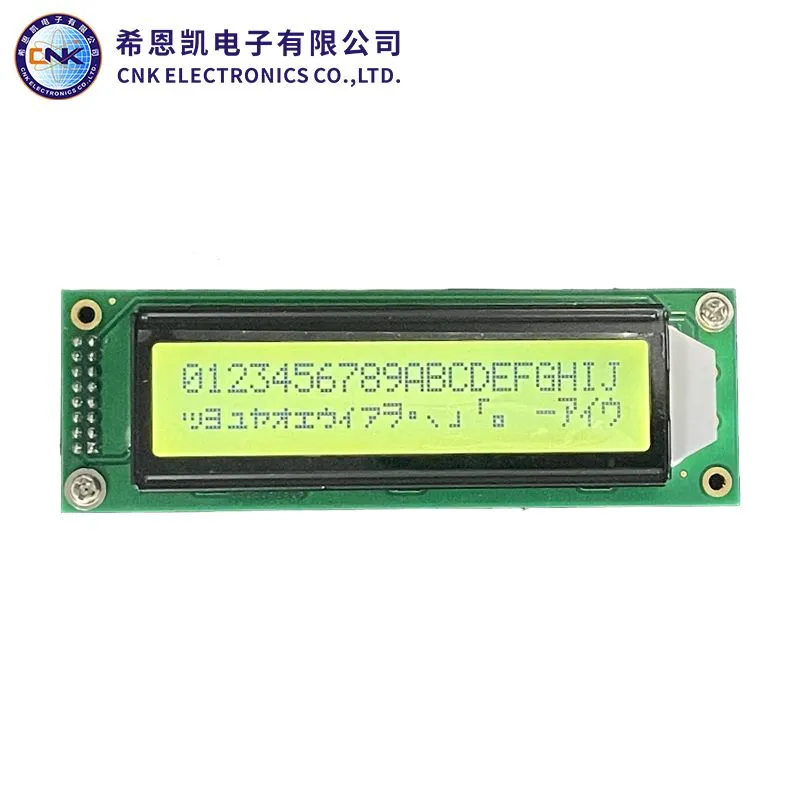

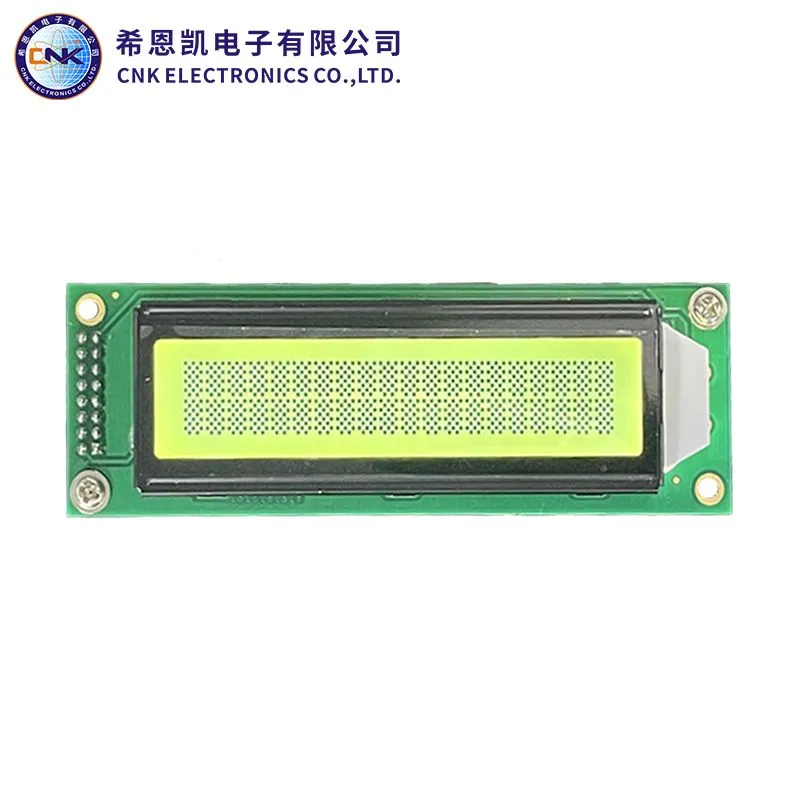

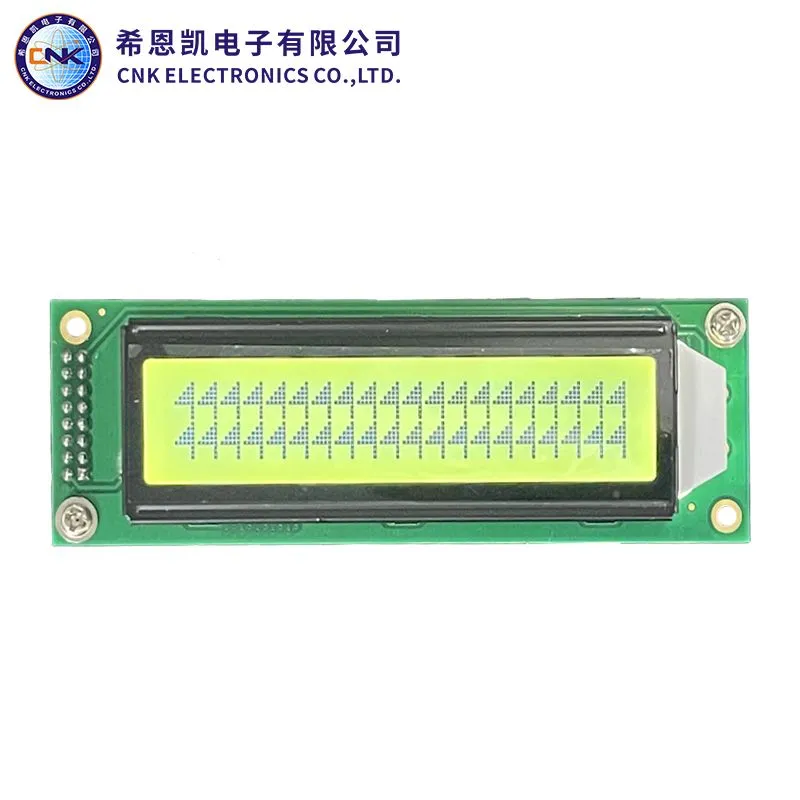

LCD displej 1602 obvykle obsahuje podsvícení pro lepší viditelnost za špatných světelných podmínek a má v sobě zabudovaný čip řadiče, jako je Hitachi HD44780 nebo kompatibilní čip. Tento ovladač zjednodušuje úlohu propojení displeje s externími mikrokontroléry nebo jinými zařízeními, protože zvládá mnoho nízkoúrovňových funkcí potřebných k ovládání displeje.
Chcete-li použít LCD displej 1602, musíte jej obvykle připojit k mikrokontroléru nebo jinému elektronickému zařízení pomocí sady paralelních datových linek (obvykle 4 nebo 8 datových linek, v závislosti na provozním režimu) spolu s řídicími linkami pro funkce jako jako výběr dat/příkazů, ovládání čtení/zápisu a povolení zobrazení. Poté na displej posíláte příkazy a data, abyste mohli ovládat, co se má na obrazovce zobrazovat, jako je zobrazování textu, posouvání zpráv nebo zobrazování vlastních znaků.
Programování displeje obvykle zahrnuje odesílání specifických příkazů a datových sekvencí přes rozhraní pro inicializaci displeje, nastavení jakýchkoli požadovaných funkcí (jako je blikání kurzoru nebo rolování) a odesílání textu nebo jiných informací, které chcete zobrazit.
Celkově je 1602znakový LCD displej všestrannou a široce používanou komponentou v elektronických projektech, která nabízí jednoduchý a efektivní způsob poskytování vizuální zpětné vazby nebo výstupu informací v široké řadě aplikací.
POLOŽKA |
OBSAH |
Velikost modulu |
58 (Š) x 32 (V) x 13,5 (T) mm |
Zobrazení oblasti zobrazení |
38 (Š) × 16 (V) mm |
Typ LCD |
STN/Y-G/POZITIVNÍ/TRANSFEKTIVNÍ |
Úhel pohledu |
6 hodin |
IC řidiče |
ST7066/ST7065 NEBO EQU |
Typ ovladače podsvícení |
Výkon/3,3+/-0,2V/Y-G |
DC to DC obvod |
Vestavěný |
Hmotnost |
TBD |
