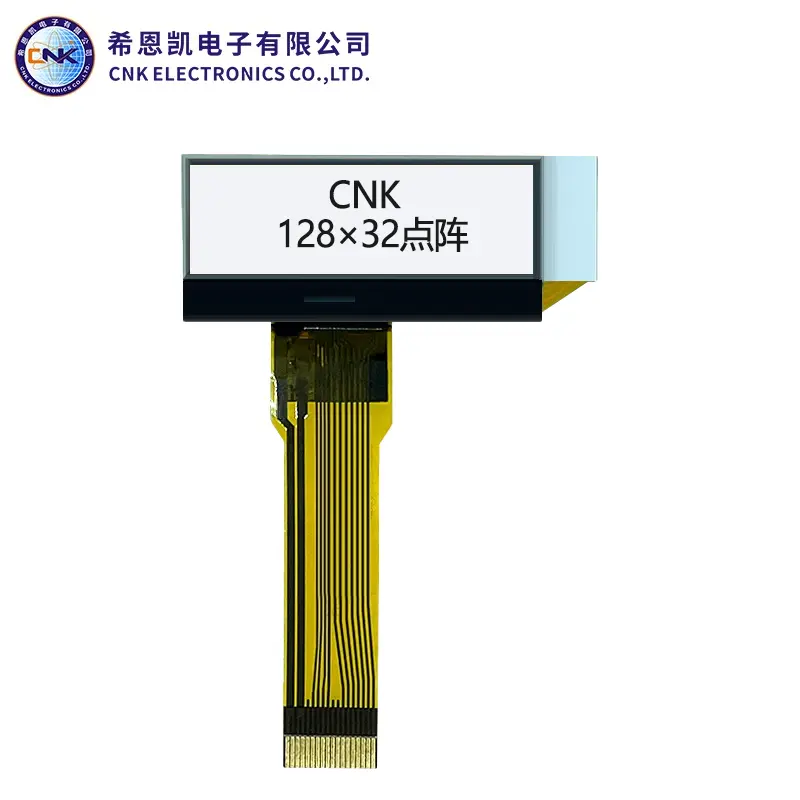

DOT MATRIX LCD displej

DOT Matrix LCD displeje od čínského výrobce CNK se běžně používají v různých aplikacích, kde je vyžadována flexibilita při zobrazování obsahu, například v elektronickém vybavení, průmyslové ovládací panely, spotřební elektroniku a značení. Nabízejí výhody oproti znakovým LCD displeji tím, že poskytují schopnost zobrazovat vlastní grafiku a symboly, než aby byly omezeny na předdefinované znaky.

Rozlišení: DOT maticové displeje přicházejí v různých rozlišeních, obvykle označené počtem řádků a sloupců pixelů. Displeje s vyšším rozlišením mají více pixelů a mohou zobrazovat podrobnější obrázky nebo text.
Rozhraní: DOT maticové displeje mohou být propojeny s mikrokontroléry nebo jinými elektronickými zařízeními pomocí paralelních rozhraní (např. Použití více datových řádků pro řízení pixelů) nebo sériová rozhraní (např. SPI nebo I2C). Výběr rozhraní závisí na konkrétním zobrazovacím modulu a požadavcích aplikace.
Řadič: Displeje matice DOT často zahrnují čip řadiče, který zjednodušuje proces propojení s displejem a ovládáním jednotlivých pixelů. Čipy Common Controller zahrnují KS0108 a ST7920.
Podsvícení: Mnoho DOT Matrix LCD displeje obsahuje podsvícení pro zlepšení viditelnosti v podmínkách nízkých osvětlení. Podsvícení může být bílé, barevné nebo RGB (umožňující míchání barev).
Přizpůsobení: Jednou z klíčových výhod DOT Matrix LCD displeje je jejich schopnost zobrazovat vlastní grafiku a symboly. To umožňuje vysoce přizpůsobitelná uživatelská rozhraní a grafická reprezentace dat.
