Grafický LCD modul

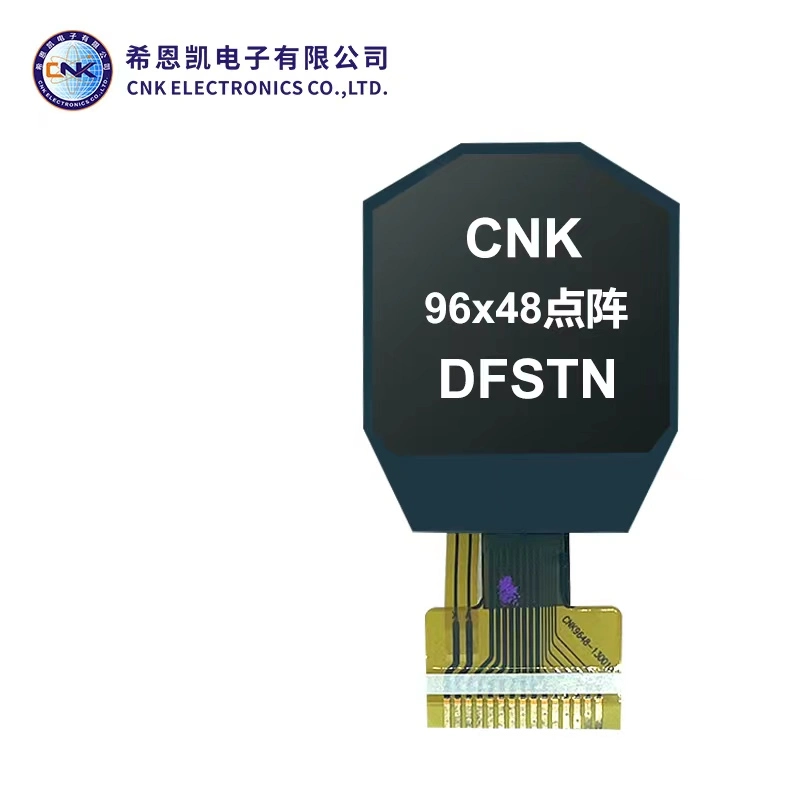

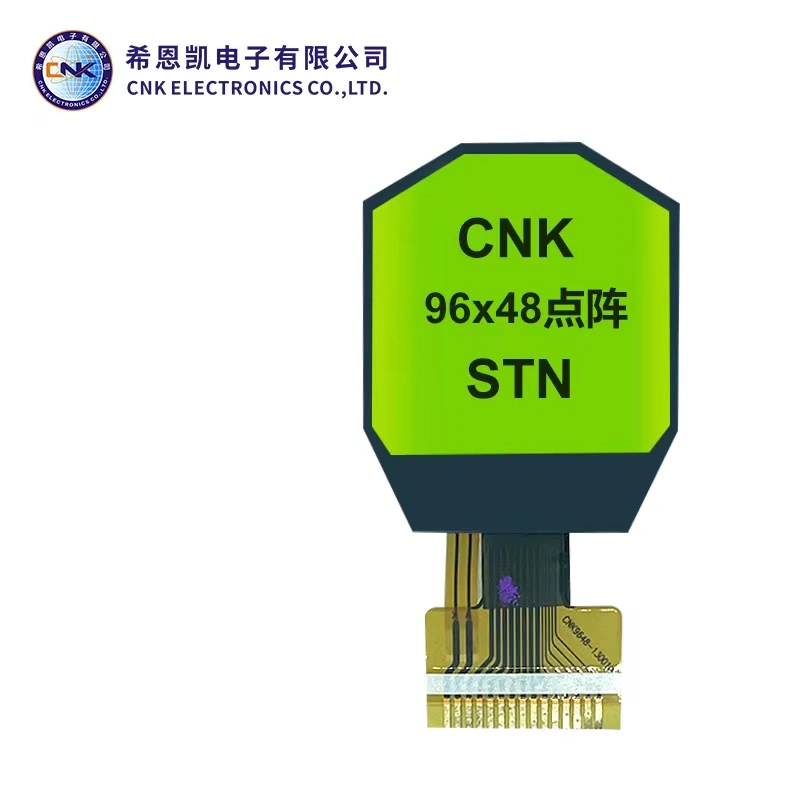

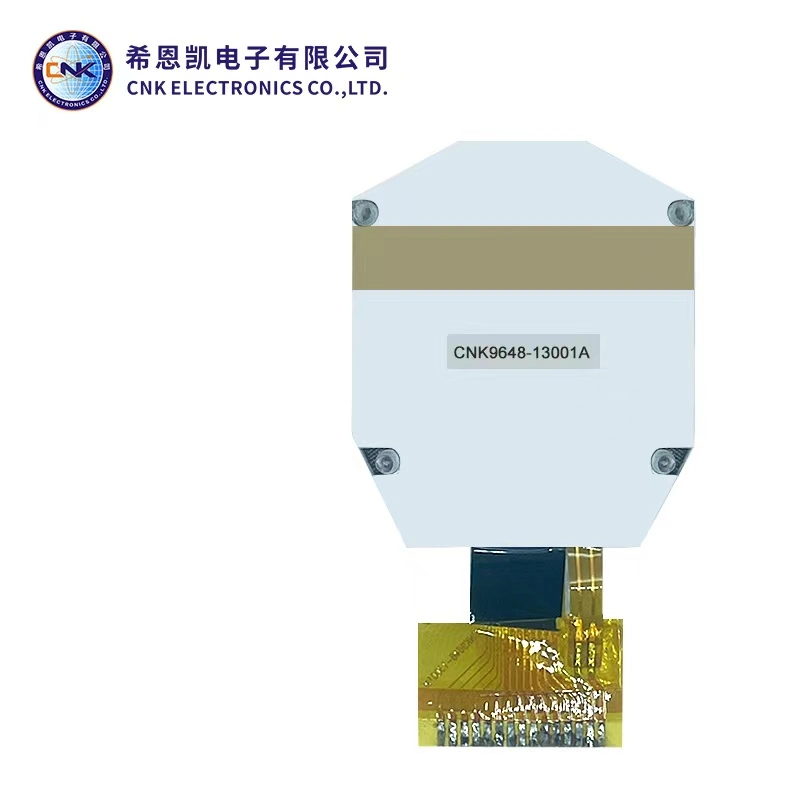

Vysoce kvalitní grafický LCD modul CNK je typ displeje, který může kromě alfanumerických znaků zobrazovat také grafické obrázky a vlastní znaky. Na rozdíl od znakových LCD, které jsou omezeny na zobrazování předdefinovaných znaků, nabízejí grafické LCD moduly větší flexibilitu v tom, co lze zobrazit, a jsou tak vhodné pro aplikace, kde je vyžadována vlastní grafika nebo složitější vizualizace.

Odeslat dotaz

Popis výrobku

Grafické LCD moduly se dodávají v různých velikostech a rozlišeních, od malých displejů s nízkým rozlišením až po větší displeje s vyšším rozlišením. Jsou k dispozici v monochromatických nebo barevných variantách, přičemž monochromatické displeje jsou obvykle levnější a jejich rozhraní je jednodušší.

POLOŽKA	OBSAH
Velikost modulu	29 (Š) x 35 (V) x 2,4 (T) mm
Zobrazení oblasti zobrazení	26 (Š) x 26 (V) mm
Typ LCD	STN/Y-G/POZITIVNÍ/TRANSFEKTIVNÍ
Úhel pohledu	6 hodin
IC řidiče	UC161X
Typ ovladače podsvícení	Napájení/bílá
DC to DC obvod	Vestavěný
Hmotnost	TBD

Grafické LCD moduly se obvykle skládají z matice pixelů uspořádaných do řádků a sloupců. Každý pixel lze ovládat samostatně, což vám umožní zobrazovat vlastní obrázky, ikony, symboly nebo dokonce jednoduché animace. Displej je obvykle řízen externím mikrokontrolérem nebo jiným zařízením, které na displej posílá příkazy a data pro ovládání toho, co se zobrazuje na obrazovce.

Grafické LCD moduly nabízejí větší flexibilitu a možnosti přizpůsobení ve srovnání se znakovými LCD, díky čemuž jsou vhodné pro širokou škálu aplikací, jako jsou průmyslové ovládací panely, přístrojové vybavení, lékařská zařízení, spotřební elektronika a další. Mohou však vyžadovat složitější rozhraní a programování ve srovnání se znakovými LCD.
