Zobrazuje váš LCD displej zvláštní barvy? Průvodce diagnostikou ve 3 krocích!

Když se displeje průmyslových zařízení náhle zbarví do modra, načervenalé nebo vykazují zkreslené barvy, není to jen provozní obtíž – může to signalizovat základní problémy s hardwarem nebo přenosem signálu.

  V kritických oblastech, jako je monitorování napájení, lékařská zařízení nebo automobilové systémy, je přesnost zobrazení zásadní pro bezpečnost a efektivitu. Nepropadejte panice, když se barvy kazí; systematické řešení problémů je klíčové!

Krok 1: Zjednodušte pomocí odstínů šedi – izolujte problém!

  Začněte tím, že odstraníte barevnou složitost. Zobrazte čistě černobílý obsah. Pokud zaznamenáte abnormální skvrny, pruhy, nerovnoměrné podsvícení nebo lokalizované stmívání/zesvětlení, problém pravděpodobně ukazuje na fyzické poškození (např. otlaky, mrtvé pixely), selhání podsvícení nebo nestabilní napájecí napětí. Tento krok rychle identifikuje, zda se jedná o „hardwarové zranění“ nebo hlubší „barevný příznak“.

Krok 2: Kontrola primární barvy – určete chybné kanály!

  Pokud se stupně šedi zobrazují normálně, zaostření se přesune na zpracování signálu. Proveďte jednotlivé červené, zelené a modré testy. Zobrazte na celé obrazovce postupně čistě červenou, zelenou a modrou barvu. Pozorně sledujte: Chybí nějaká barva? Abnormálně tmavé? Nebo ukazuje neočekávané odstíny? Například růžové/žluté skvrny během červeného testu indikují problémy, jako jsou poškozené subpixelové obvody, uvolněné ohebné kabely FPC nebo vadné výstupy barevného kanálu v IC ovladače. Toto „třídění barev“ přesně lokalizuje hlavní příčinu.

Krok 3: Dekódujte objednávku – Porovnejte nastavení RGB/BGR!

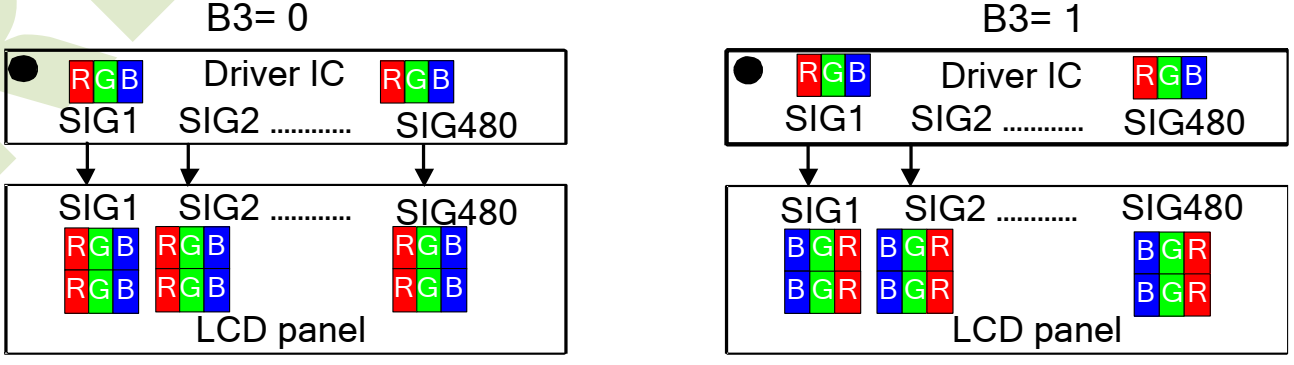

  Pokud problémy přetrvávají, může být viník v hardwarově-softwarových komunikačních protokolech – konkrétně v pořadí barevných dat! LCD obrazovky mohou používat uspořádání subpixelů RGB nebo BGR. Pokud vaše základní deska (MCU/SoC) vysílá data v pořadí RGB, zatímco obrazovka LCD je ve výchozím nastavení BGR (nebo naopak), barvy se zcela invertují (např. červená se změní na modrou)! Vždy zkontrolujte specifikace obrazovky s nastavením ovladače platformy, abyste zajistili dokonalé zarovnání Formát barev nebo Pořadí pixelů. Tento krok překlenuje „jazykovou mezeru barev“ a obnovuje přesné vizuální prvky.

  Čelí přetrvávajícím problémům? Jako přední čínský výrobce LCD displejů nabízí CNK Electronics řešení na míru. Přizpůsobte si LCD moduly s přesnou konfigurací RGB pro bezproblémovou integraci. Kontaktujte nás ohledně displejů navržených tak, aby poskytovaly čistotu, spolehlivost a výkon.
