Specifikace návrhu uspořádání kabelu FPC: Zabránění zlomení, přerušovanému kontaktu a zajištění stabilního přenosu HD displeje

V éře chytrých zařízení, která sledují dokonalé vizuální zážitky, je kvalita zobrazení s vysokým rozlišením zásadní. Data však naznačují, že značná část selhání displeje pochází z problémů s přenosem signálu. Racionální návrh uspořádání kabelů FPC jako datové „záchranné lano“ přímo určuje spolehlivost produktu a uživatelskou zkušenost. Abyste se vyhnuli běžným nástrahám, dodržujte následující základní specifikace návrhu a kritická hlediska:

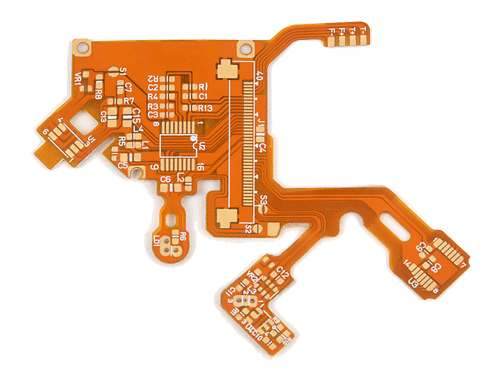

Specifikace základního návrhu: Klíčové principy pro zvýšenou spolehlivost kabelů

Přesné ohýbání, aby se zabránilo zlomení kabelu:

Minimální poloměr ohybu: Během ohýbání kabelu musí být ≥5 mm. Menší poloměry způsobují nadměrné namáhání vnitřních vodičů, což výrazně zvyšuje riziko zlomení.

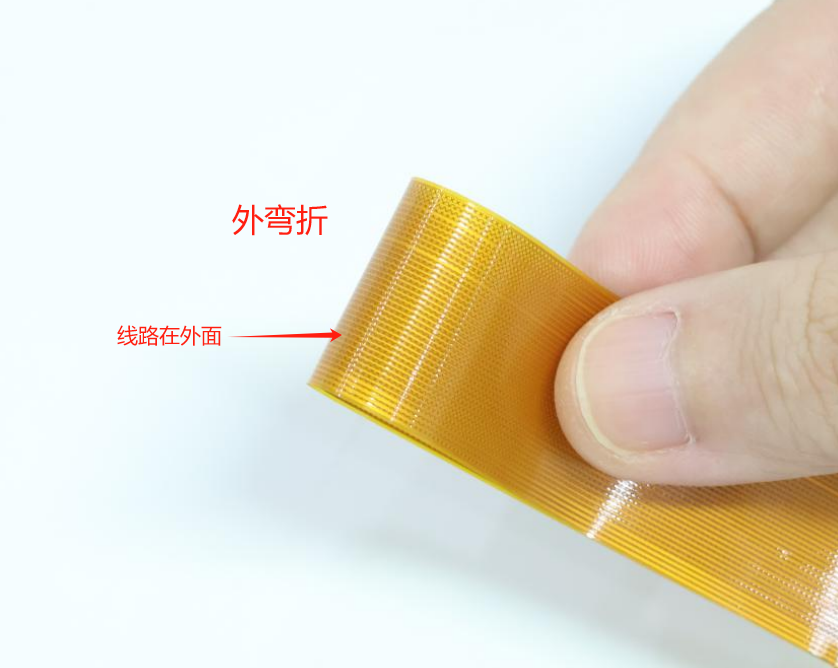

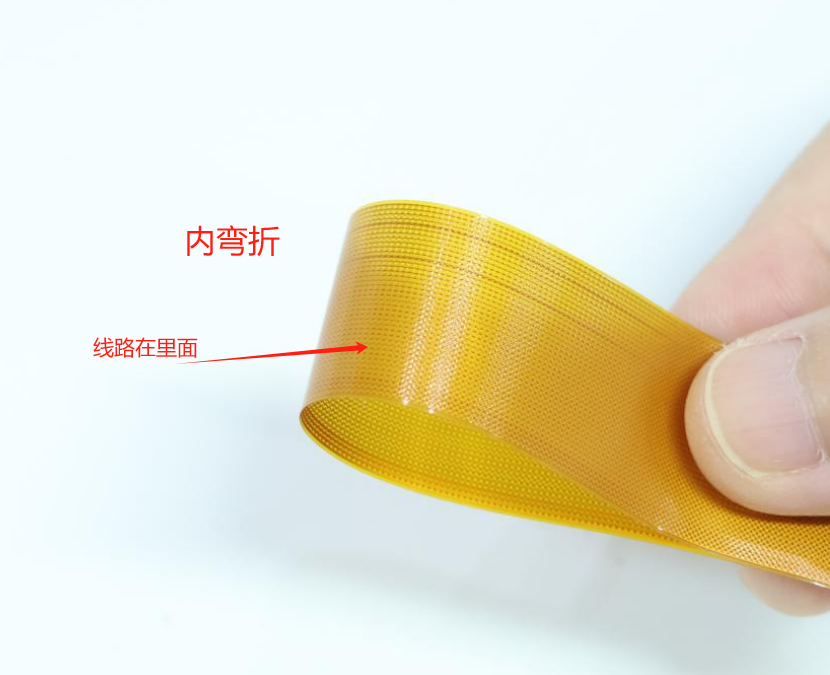

Preferovaný směr ohybu: Upřednostněte vnitřní ohyby před vnějšími ohyby. Vnější ohyby vystavují vodiče tahovým silám, což snižuje životnost kabelu.

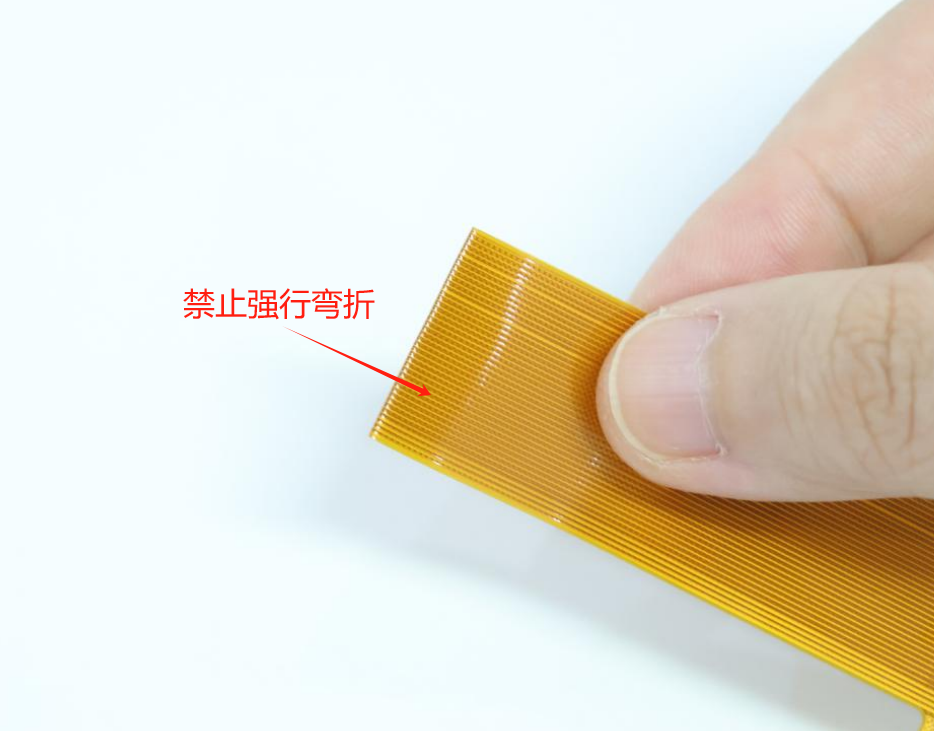

Vyhněte se opakovanému ohýbání: Striktně omezte více ohybů na stejném místě. Zaměřte se na jednoduché, přesné ohýbání.

Poznámka ke konstrukci: Mikroskopické poškození ohybem je často skrytou příčinou selhání šarže.

Bezpečné upevnění pro eliminaci rušení vibrací:

Provozní vibrace jsou hlavním protivníkem spolehlivosti kabelu, což vede k přerušovanému kontaktu konektoru a nestabilitě signálu.

Efektivní řešení: Použijte vysoce spolehlivou lepicí pásku citlivou na tlak k pevnému zajištění kabelové trasy ve více bodech. Jedná se o vysoce nákladově efektivní opatření k prevenci poruch souvisejících s vibracemi.

Optimalizovaná délka pro integritu vysokorychlostního signálu:

S rozšiřováním displejů s vysokým rozlišením 4K/8K rostou objemy datových přenosů FPC, takže délka kabelu je pro kvalitu signálu kritická.

Doporučený standard: Kabely pro přenos dat displeje musí být ≤10 cm. Krátké vzdálenosti zajišťují vysokorychlostní přenos s nízkou ztrátou.

Protokol o prodloužené délce: Pokud konstrukční omezení vyžadují kabely o délce 20–30 cm, je povinné přísné ověření šarže, aby se ověřila integrita signálu, stabilita a soulad s výnosem výroby.

Kritické úvahy:

 Předcházení poškození displeje a funkčním omezením

Pravidlo ochrany TFT obrazovky: Panel displeje nesmí být vystaven žádnému mechanickému namáhání! Vnější síla nebo stres způsobuje nevratné vady "Mura" (zakalení).

Omezení otáčení displeje:

Rozlišení ≤320x480:

Obvykle integrujte plnou RAM, obecně podporující otočení obrazu o 90° (umožňuje flexibilní rozvržení a optimalizaci napájení).

Rozlišení >320x480:

 Kvůli žádné nebo omezené vnitřní paměti RAM není rotace o 90° obecně podporována. Podpora specifická pro model musí být potvrzena naším FAE!

Funkce zrcadlení obrazu: Většina displejů podporuje vertikální/horizontální zrcadlení obrazu prostřednictvím hardwarových (propojek) nebo softwarových příkazů. Metody implementace a kompatibilita modelu musí být potvrzeny naším FAE!
