Konektory LCM s vodivým elastomerem: „Flexibilní most“ pro přesná elektronická připojení

Mezi modulem displeje z tekutých krystalů (LCM) a deskou s plošnými spoji (PCB) leží neviditelná, ale životně důležitá „informační dálnice“ – konektor LCM Conductive Elastomer Connector, běžně známý jako „Zebra Strip“. Díky své jedinečné struktuře a vynikajícímu výkonu slouží jako základní kámen pro stabilní a efektivní připojení v moderních elektronických zařízeních.

Složitá struktura, stabilní převod

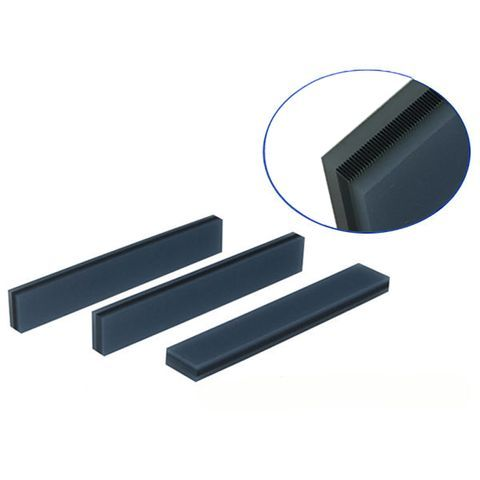

Tohle není obyčejný pásek. Vyznačuje se přesnou, střídající se vrstvenou strukturou vodivého silikonového kaučuku a izolační silikonové pryže, vytvrzené do formy. To vytváří nespočet paralelních, přesně rozmístěných vodivých kanálů (připomínajících zebří pruhy). Tato konstrukce mu umožňuje dokonale zvládat přenos proudu a signálu mezi LCD a PCB, přičemž nabízí vlastní odolnost proti vibracím a deformační odolnost pryžových materiálů, což zajišťuje dlouhodobé, stabilní a spolehlivé spojení.

Efektivní montáž, optimalizace nákladů

Ve srovnání s pájecími nebo kolíkovými konektory je montáž s vodivými elastomerovými konektory podobná „spojení jedním kliknutím“ – vyžaduje pouze přesné umístění a aplikaci vhodného tlaku. To výrazně zjednodušuje výrobní procesy, zvyšuje automatizaci a efektivitu výroby a výrazně snižuje náklady na montáž, což z něj činí ideální volbu pro hromadnou výrobu.

Klíčová kritéria výběru: Parametry určují úspěch

Pro plné využití jeho výkonu je rozhodující přesný výběr:

Dva materiální šampioni:

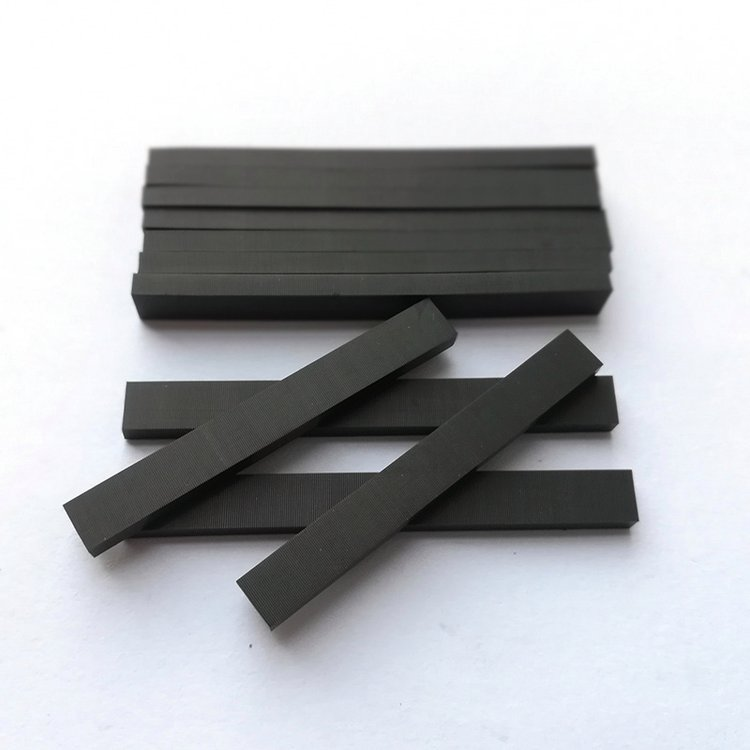

Pevný silikon: ekonomická volba. Střední elasticita (tvrdost 35°~45°). Vyžaduje pozornost antistatická opatření a prevenci deformací během přepravy.

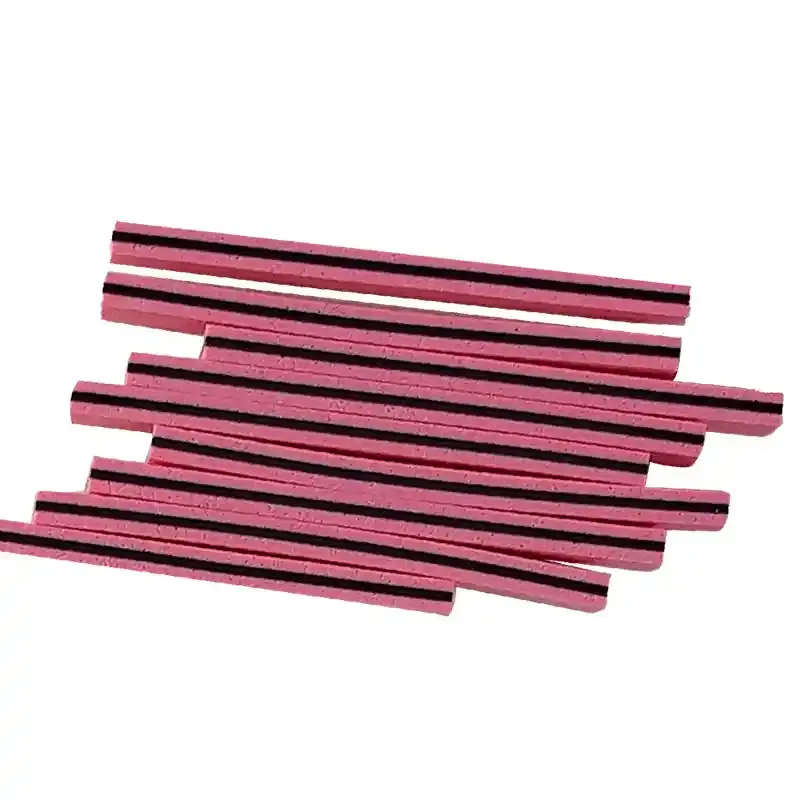

Pěnový silikon (pěnová pryž): Měkký a odolný proti znečištění (tvrdost 20°~30°). Vynikající odolnost proti deformaci. Vyžaduje důraz na ochranu proti vlhkosti. (Tvrdost vodivé uhlíkové vrstvy jádra u obou je 65°~75°).

Rozměrové a elektrické parametry jádra:

Rozteč (0,05/0,1/0,18 mm): Zlaté pravidlo! Zajistěte, aby každá podložka PCB byla pokryta alespoň 3 vodivými vrstvami (4-5 vrstev doporučeno pro rozteč 0,05 mm). To je základ pro integritu signálu.

Šířka vodivé vrstvy (0,4~1,0 mm): Ovlivňuje celkovou tvrdost konektoru a návrh výšky. Obecné pravidlo: Šířka konektoru ≤2,0 mm páry s 0,6 mm vodivou vrstvou; ≥2,0 mm páry s 0,8 mm.

Úhel náklonu (sklon vodivé vrstvy): Obvykle se řídí na ≤2°.

Výška (kritická!): Výpočtový vzorec: Výška konektoru = h × (1 + kompresní poměr). h je teoretická mezera mezi spodní stranou stupně LCD a horním povrchem desky plošných spojů po sestavení (h = výška povrchu desky plošných spojů - tloušťka kovového rámu - výška žebra - tloušťka LCD ITO).

Kompresní poměr (Lifeline!): Striktně dodržujte 10%~15%! Pod 10 % hrozí špatný kontakt a nestabilní impedance; více než 15 % může rozdrtit konektor nebo zdeformovat desku plošných spojů a způsobit selhání nebo poškození sestavy.

Elektrický výkon: Odpor vodivé vrstvy musí být extrémně nízký (např. typ YET ≤1,1 Ω·cm) a měrný odpor izolační vrstvy extrémně vysoký (≥10^12 Ω·cm), což zajišťuje účinné vedení a dokonalou izolaci.

Široké aplikace, všudypřítomná přítomnost

Od kapesních kalkulaček, chytrých měřičů a obrazovek lékařských monitorů až po automobilové displeje, průmyslová řídicí rozhraní a komunikační zařízení, konektory LCM z vodivého elastomeru se svými kompaktními rozměry, vysokou spolehlivostí a snadnou montáží slouží jako „neopěvovaní hrdinové“ rozsvěcující displeje v bezpočtu elektronických zařízení.

Závěr

Malý Zebra Strip nese významná spojení. Hluboké pochopení jeho materiálových vlastností a přesné ovládání klíčových parametrů (zejména pravidlo pokrytí rozteče, rozsah kompresního poměru a výpočet výšky) je zásadní pro zajištění stabilního zobrazovacího výkonu a dlouhodobého provozu elektronických zařízení. Vyberte si profesionální a spolehlivé řešení s vodivým elastomerovým konektorem, které vnese stabilitu do vašich přesných elektronických spojů!
