Hlavní nastavení PORCH pro odemknutí výkonu a stability LCD – klíčové aspekty návrhu hardwaru

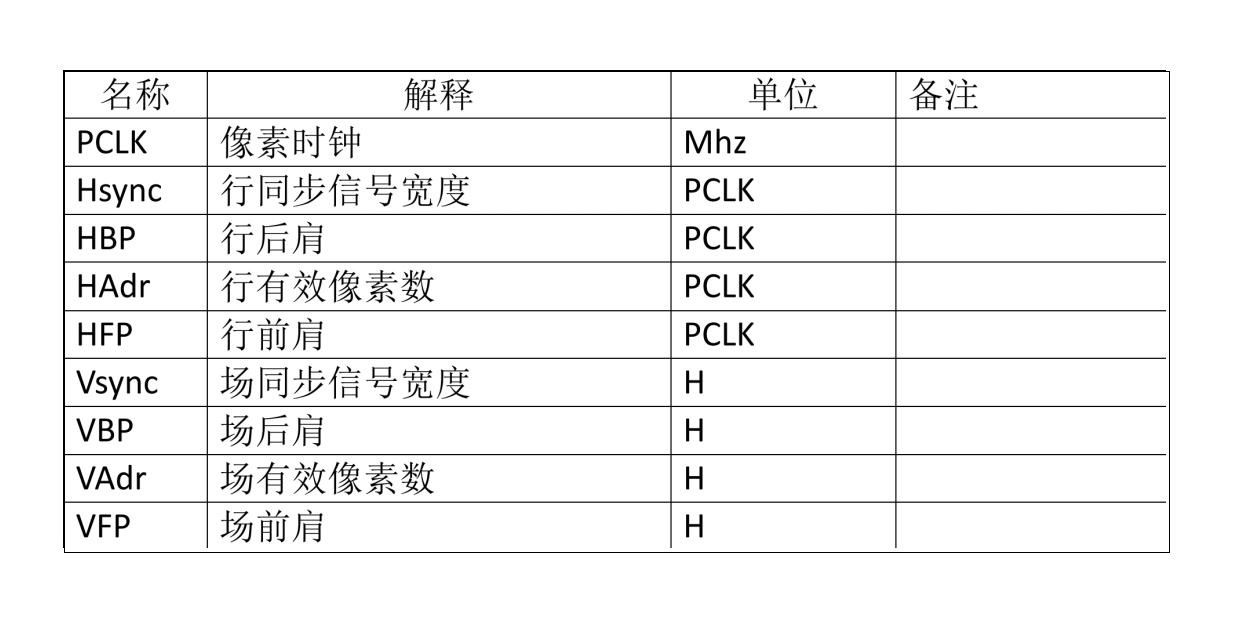

V hardwarovém návrhu LCD obrazovek a souvisejících LCD modulů je přesná konfigurace parametrů časování zásadní pro dosažení optimálního výkonu zobrazení a stability systému. Mezi nimi jsou zvláště důležitá nastavení PORCH (interval zatemnění) – definují přesné hranice taktu pixelů (PCLK), horizontálních/vertikálních synchronizačních signálů (Hsync/Vsync), přední/zadní strany (HBP/HFP, VBP/VFP) a aktivní oblasti pixelů (HAdr/VAdr). CNK Electronics (CNK) jako profesionální výrobce LCD displejů zdůrazňuje důležitost vyjasnění těchto požadavků na parametry během počáteční fáze výběru. To zajišťuje kompatibilitu mezi IC ovladače a časováním skleněného substrátu, čímž se vyhnete pozdějším nákladným revizím návrhu.

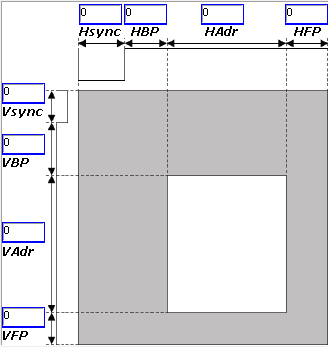

Parametry PORCH jsou daleko od libovolných čísel – přímo určují výkon jádra displeje. Frekvence PCLK, vypočtená jako PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, přímo odráží požadavky na šířku pásma systému. Obnovovací frekvence (obvykle začínající na 60 Hz, u displejů s vysokou obnovovací frekvencí dosahující až 144 Hz) je omezena schopnostmi nabíjení/vybíjení skla a integrovaného obvodu. Příliš nízká obnovovací frekvence způsobuje blikání obrazovky, což snižuje vizuální pohodlí. Proto si hardwarové návrhy musí vyhradit dostatečnou časovou rezervu (zejména HFP/VFP), aby byl zajištěn stabilní přenos signálu i v přizpůsobených LCD aplikacích s vysokým rozlišením nebo s vysokou obnovou.

  Typ rozhraní přímo ovlivňuje strategie ověřování obnovovací frekvence a ladění. U rozhraní RGB mohou inženýři přímo měřit periodu signálu Vsync a vypočítat skutečnou obnovovací frekvenci. U běžných LCD modulů s rozhraními MIPI je nutné odeslat specifické příkazy (např. PAGE 0 R35H=0X00), po kterých následuje měření přes pin TE. Návrhy hardwaru by měly vyhradit klíčové testovací body (např. Vsync, TE) a zajistit vysoce kvalitní směrování signálu, aby se zabránilo rušení, které by mohlo způsobit chyby měření nebo anomálie zobrazení (např. trhání, blikání).

  Úspěšná integrace LCD obrazovek závisí na hluboké spolupráci se zkušenými výrobci LCD obrazovek. Speciálně pro zakázkové projekty LCD nebo komplexní aplikace LCD modulů CNK Electronics (CNK) radí: Sdílejte cílové parametry PORCH a řešení ovladačů včas, získejte profily časování skla a doporučení pro konfiguraci výrobce. Tím se zabrání konfliktům signálů, nepravidelnostem napájení nebo problémům s EMC. Technický tým CNK nabízí komplexní podporu – od optimalizace PORCH a přizpůsobení rozhraní až po analýzu integrity signálu – což zajišťuje, že váš návrh hardwaru uspěje na první pokus a uvolní plný výkon a spolehlivost zobrazovacích modulů.

  CNK Electronics — Zvládnutí parametrů časování, posílení vaší vizuální inovace s profesionální zobrazovací technologií.
