Polarizátory: "Optické strážce" LCD obrazovek

Když obdivujete zářivý obraz na LCD obrazovce, zdánlivě obyčejný tenký film hraje kritickou, ale často neviděnou roli – polarizátor. Tato sofistikovaná optická součást funguje jako přesný „strážce brány“ a pečlivě kontroluje vstup a výstup světla, díky čemuž je nepostradatelný pro technologii displejů z tekutých krystalů (LCD).

Obousměrná světelná brána

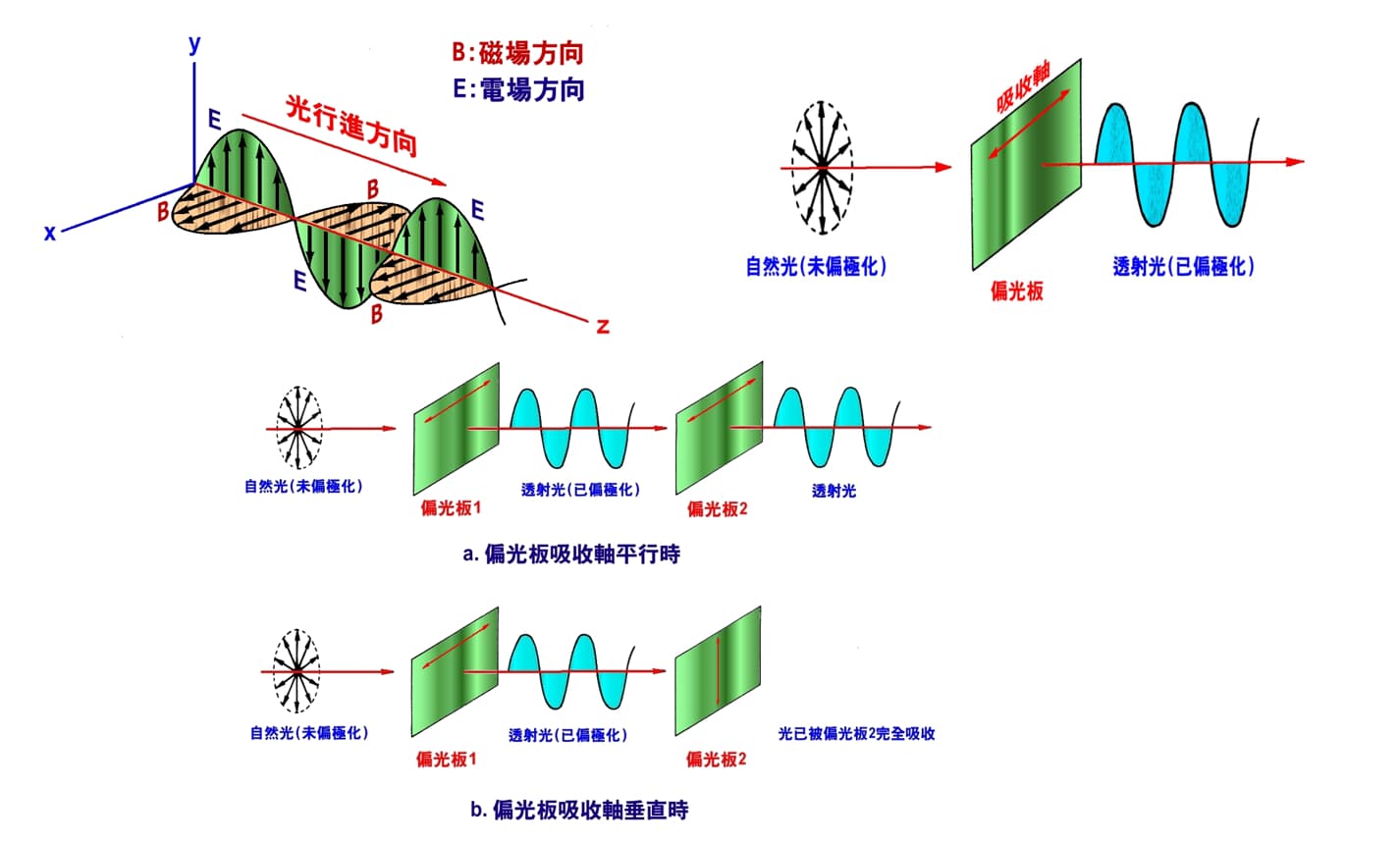

LCD se při podsvícení spoléhají na jednotky podsvícení. Základní funkce polarizátoru je dvojí:

Vstupní filtrování (spodní polarizátor): Převádí chaotické, nepolarizované přirozené světlo z podsvícení na světlo polarizované s jednotným směrem vibrací.

Output Control (horní polarizátor): Orientace typicky 90 stupňů kolmo ke spodnímu polarizátoru. Světlo může procházet pouze tehdy, pokud molekuly tekutých krystalů úspěšně otočí směr polarizace tak, aby odpovídal „podmínce průchodu“ horního polarizátoru, čímž se vytvoří vzory světla/tmy, které tvoří viditelný obraz.

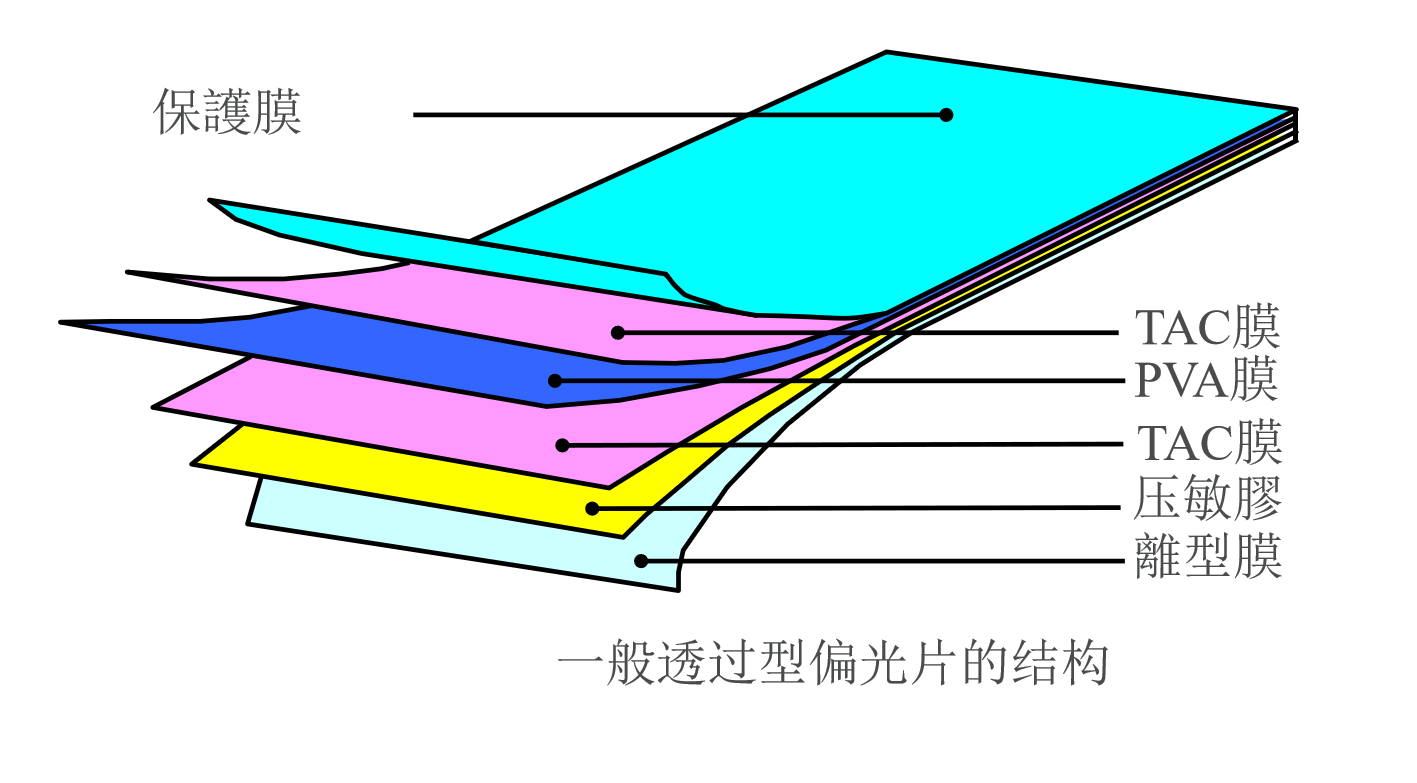

Precizní pětivrstvá "sendvičová" struktura

Polarizátor je precizně navržený kompozit pěti funkčních vrstev:

TAC Film (triacetylcelulóza – vrchní a spodní vrstvy): Působí jako „robustní štít“ a „optický kompenzátor“. Poskytuje fyzickou ochranu (odolnost proti poškrábání, vlhkosti) a kompenzuje optické zkreslení díky své nízké optické retardaci, zajišťuje čistotu barev a minimální zkreslení obrazu.

PVA Film (Polyvinyl Alcohol – Core Layer): „Generátor polarizovaného světla“. Prostřednictvím natahování a barvení (jodového nebo dichroického) se jeho molekulární řetězce zarovnají a vykazují silný dichroismus – absorbují světelné vlny jednoho směru vibrací, zatímco přenášejí ty, které jsou na něj kolmé, a účinně generují polarizované světlo. Jeho výkon určuje účinnost (stupeň polarizace) a propustnost polarizátoru.

Tlakově citlivé lepidlo (PSA): "neviditelné pojivo." Bezpečně a rovnoměrně laminuje sestavu polarizátoru na substrát skleněné buňky z tekutých krystalů. Vyžaduje vysokou průhlednost, dlouhodobou stabilitu, odolnost proti povětrnostním vlivům, nekorozivní vlastnosti a minimální tvorbu bublin/defektů.

Release Film: "Protektor dopravy." Chrání vrstvu PSA před kontaminací a náhodnou adhezí během výroby, přepravy a skladování. Těsně před procesem laminace v továrně na panely se sloupne a vyhodí.

Nepřetržitý vývoj pro budoucí požadavky

Snaha o vyšší kvalitu obrazu (4K/8K, HDR), širší pozorovací úhly, tenčí profily a flexibilitu pohání neustálé inovace v technologii polarizátorů:

Tenčí profily: Použití tenčích TAC nebo alternativních materiálů jako COP (Cyclo Olefin Polymer) nebo PET fólie.

Vylepšený výkon: Optimalizace zpracování PVA pro zvýšení propustnosti a kontrastního poměru.

Širší pozorovací úhly: Integrace optických kompenzačních fólií ke zmírnění inherentních omezení pozorovacího úhlu LCD.

Flexibilita: Vývoj flexibilních polarizátorů kompatibilních se skládacími displeji a flexibilními OLED.
