Odhalení základních procesů AMOLED: Jak nejmodernější zobrazovací technologie utváří budoucnost

 Na trhu se spotřební elektronikou malých a středních rozměrů se technologie displeje AMOLED stala preferovanou volbou pro špičkové smartphony, nositelná zařízení a produkty se zakřivenými obrazovkami díky svým výhodám, jako je vysoký kontrast a flexibilní ohybatelnost.

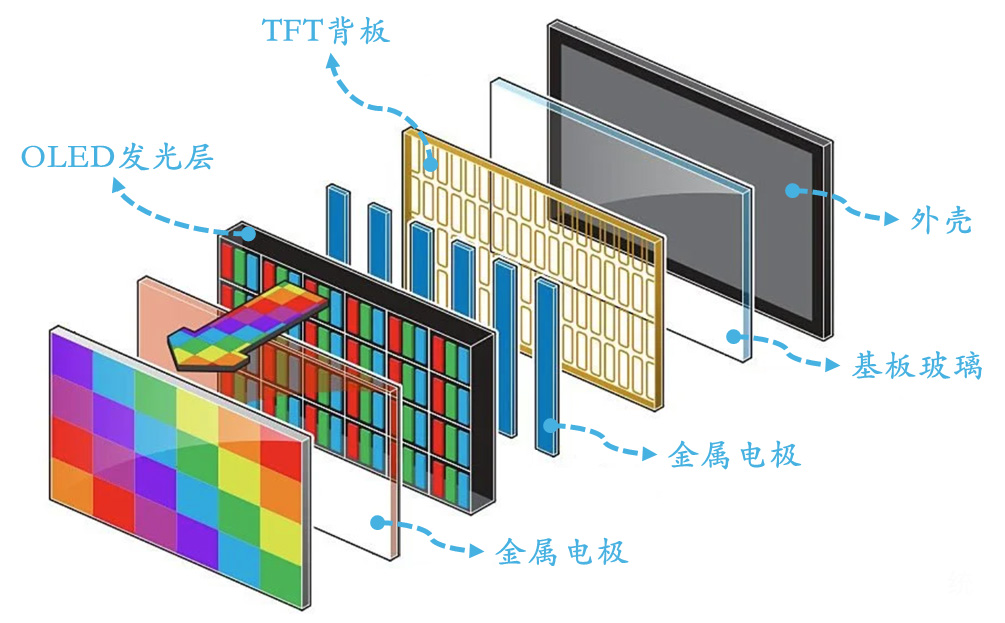

  Jeho základní struktura zahrnuje OLED vrstvu vyzařující světlo, TFT backplane, kovové elektrody, substrátové sklo a pouzdro.

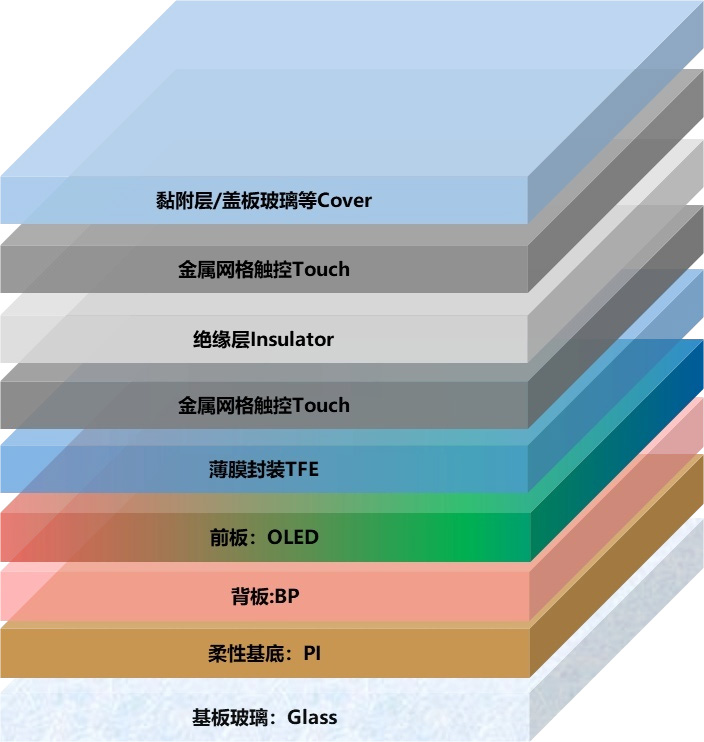

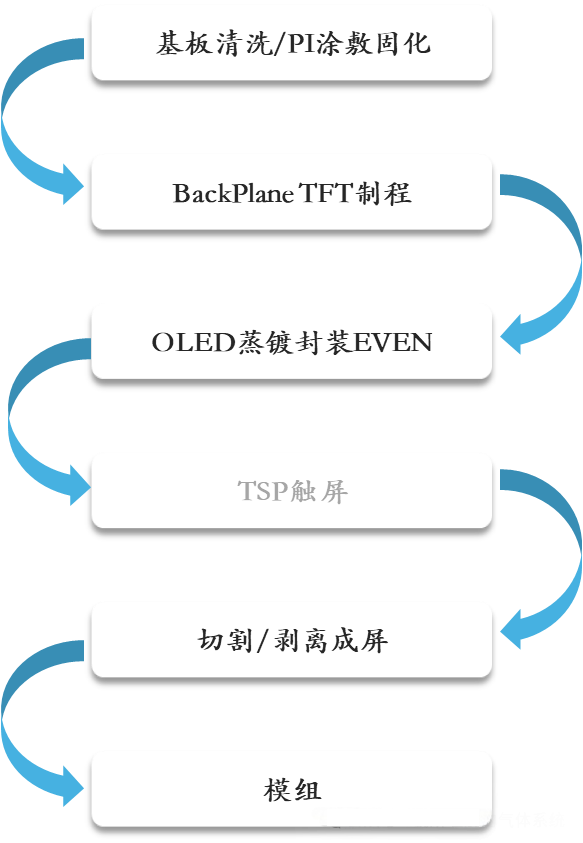

  Flexibilní výrobní proces AMOLED zahrnuje klíčové kroky, jako je čištění substrátu/PI povlak, příprava základní desky TFT, odpařování a zapouzdření OLED, integrace dotykového modulu, laserové odklopení a montáž modulu.

  Jako společnost specializující se na výzkum, vývoj a výrobu zobrazovacích technologií zůstává CNK Electronics Co., Ltd. 始终 v popředí technologie a poskytuje zákazníkům rozmanitá zobrazovací řešení včetně OLED modulů, LCD obrazovek a přizpůsobených LCD obrazovek.

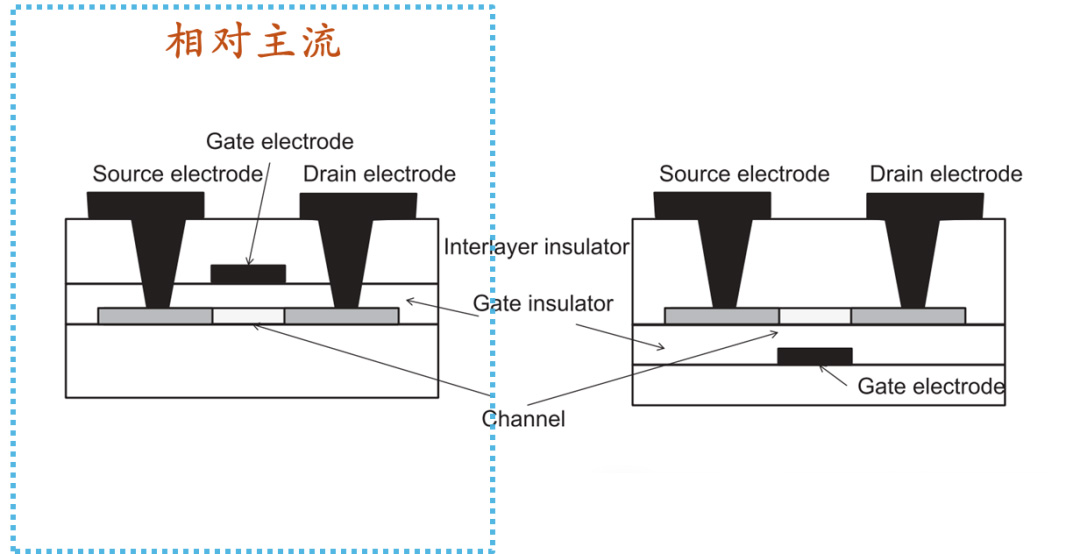

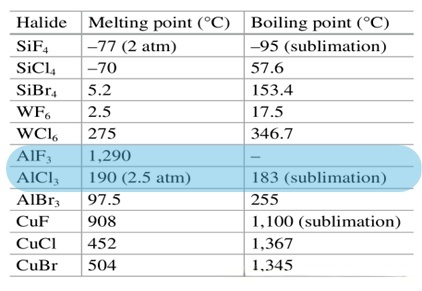

  Základní výrobní proces AMOLED zahrnuje několik vysoce technických jednotkových procesů. V procesu Backplane TFT (BP) se technologie Low-Temperature Polycrystalline Silicon (LTPS) stala hlavním proudem díky své vysoké mobilitě elektronů. Proces jeho struktury horní brány zahrnuje kroky, jako je depozice vyrovnávací vrstvy, implantace kanálových iontů, krystalizace laserového žíhání (ELA), naprašování hradlového kovu a implantace zdroje-drain. Speciální plyny hrají zásadní roli při nanášení tenkých vrstev, jejich modifikaci a leptání: například procesy PECVD využívají SiH4/N2O/NH3 k ukládání tenkých vrstev a-Si/SiNx/SiOx; Atomic Layer Deposition (ALD) využívá TMA a H20 k vytvoření Al203 enkapsulačních vrstev; suché leptání dosahuje vysoce přesného vzorování pomocí plynů, jako je CF4/SF6/Cl2, kde se BCl3 používá k redukci vrstev oxidů kovů a Cl2 vytváří těkavé leptací produkty, což zajišťuje čistý a účinný proces.

  Ve flexibilní výrobě AMOLED jsou pro spolehlivost produktu rozhodující laserové odlepování (LLO) a zapouzdření tenkého filmu (TFE). Proces LLO využívá 308nm XeCl excimerový laser k oddělení flexibilního PI substrátu od skleněného substrátu, zatímco technologie TFE využívá vícevrstvé tenké filmy k blokování vlhkosti a kyslíku, čímž se prodlužuje životnost zařízení.

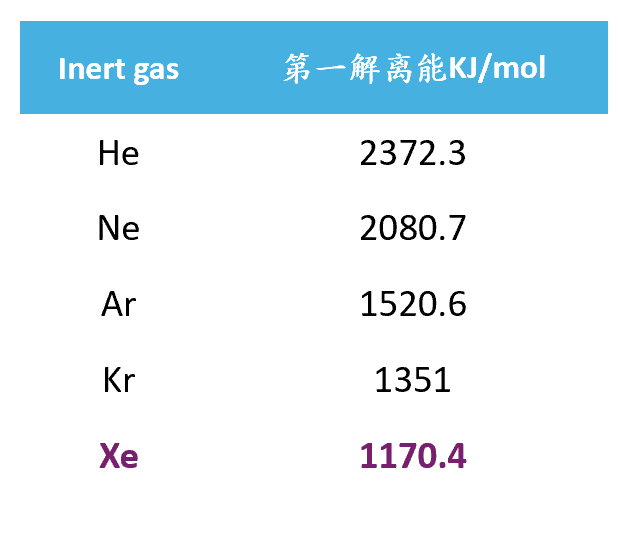

  Navíc proces iontové implantace (IMP) využívá BF3/PH3/H2 k poskytnutí dopingových atomů, přičemž Xe slouží jako neutralizační plyn, aby se zabránilo akumulaci náboje.

  Jak technologie displeje postupuje směrem k flexibilitě a vysokému rozlišení, požadavky na složitost a přesnost výrobního procesu AMOLED se neustále zvyšují. Integrací výhod AMOLED a LCD technologií CNK Electronics neustále optimalizuje výkon a spolehlivost HMI modulů interakce člověk-stroj a poskytuje inovativní zobrazovací řešení pro spotřební elektroniku, průmyslové řízení a další obory.
