LCM: Zobrazovací stroj chytrých zařízení – hloubková analýza technického jádra LCD modulů

V moderních elektronických zařízeních slouží LCD obrazovka jako médium pro prezentaci informací a její výkon přímo ovlivňuje uživatelskou zkušenost. Avšak základní technologií, která skutečně určuje kvalitu a spolehlivost zobrazení, je LCM (LCD Module). Tento článek poskytuje hloubkový průzkum technické architektury LCM a jejich klíčovou roli v oblasti zobrazení.

Technická definice a složení LCM

LCM (LCD Module) je vysoce integrované zobrazovací řešení, které organicky kombinuje zobrazovací zařízení s tekutými krystaly, řídicí obvody, řídicí čipy, substráty PCB, systémy podsvícení a konstrukční komponenty. Tento integrovaný design nejen zjednodušuje montážní proces pro OEM, ale co je důležitější, zajišťuje optimální přizpůsobení výkonu zobrazovacímu systému.

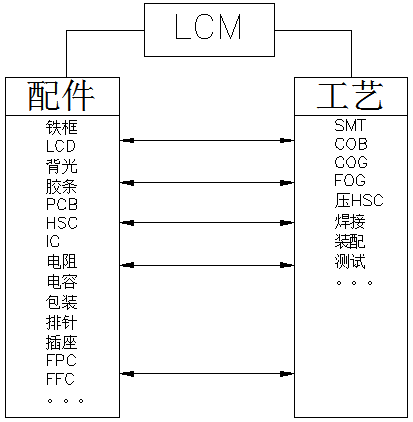

Z technického hlediska zahrnuje standardní LCM následující základní komponenty:

Jádro displeje: LCD obrazovka a čipy pohonu

Systém obvodů: deska plošných spojů, odpory, kondenzátory a další pasivní součástky

Systém připojení: Flexibilní obvody FPC/FFC, kolíky a zásuvky

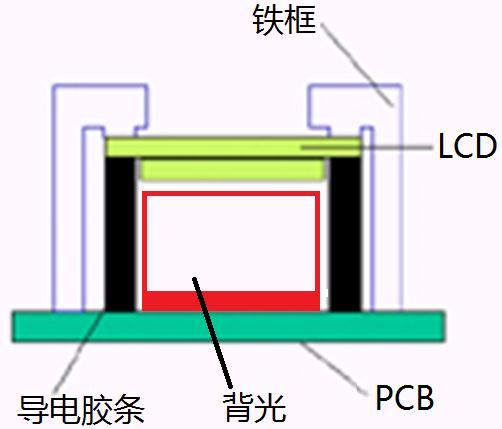

Konstrukční systém: Kovový rám, těsnění, moduly podsvícení

Analýza hlavních výrobních procesů

Ve výrobním procesu LCM zajišťuje kombinace různých specializovaných technik stabilní výrobu:

Proces SMT

Umožňuje umístění součástek s vysokou hustotou a zajišťuje přesnost a konzistenci v zapojení obvodů. Toto je základní proces v moderní výrobě elektroniky, který poskytuje stabilní základnu obvodu pro řízení displeje.

COG proces

Přímo lepí integrovaný obvod měniče na skleněný substrát. Tento proces výrazně snižuje velikost modulu a zlepšuje spolehlivost připojení, takže je vhodný pro aplikace s přísnými požadavky na prostor.

Proces FOG

Dosahuje přesného spojení mezi flexibilními obvody a skleněným substrátem. Tato technologie vyžaduje extrémně vysokou přesnost vyrovnání, aby byl zajištěn stabilní přenos signálu.

COB proces

Lepí IO přímo na PCB a chrání je pryskyřicovým těsněním. Tento proces zvyšuje mechanickou pevnost modulu a odolnost proti rušení.

Technická analýza diverzifikovaných strukturálních řešení

Jako jádro zobrazovacího systému určuje konstrukční řešení LCM přímo oblast jeho použití a výkon:

Základní COG řešení

LCD + COGIC: Nejkompaktnější konstrukční provedení

LCD + COGIC + PIN: Poskytuje spolehlivé připojení kolíků

LCD + COGIC + FPC: Umožňuje flexibilní uspořádání obvodů

LCD + COGIC + HSC: Zvyšuje spolehlivost konektoru

TAB Bonding Solution

Využívá anizotropní vodivou vrstvu k dosažení spojení mezi TCP a sklem a poskytuje vynikající výkon ve specifických aplikacích.

COB Integrační řešení

Bonds přivádí integrované obvody přímo na desku plošných spojů, čímž nabízí větší přizpůsobivost prostředí a mechanickou stabilitu modulu. V kombinaci s dotykovou funkcí (LCD + COBIC + TK) dokáže splnit komplexní požadavky aplikací interakce člověk-stroj.

Technické aspekty pro vývoj na míru

Při vývoji vlastních LCD obrazovek je třeba komplexně zvážit několik technických rozměrů:

Parametry výkonu displeje: Rozlišení, barevná hloubka, doba odezvy

Přizpůsobivost prostředí: Rozsah provozních teplot, odolnost proti vibracím

Kompatibilita rozhraní: Odpovídá požadavkům na signál hlavní řídicí platformy

Ukazatele energetické účinnosti: Plnění energetického rozpočtu koncových produktů

Díky vědeckému designu na úrovni systému mohou zakázkové LCD obrazovky perfektně vyhovovat technickým požadavkům konkrétních aplikačních scénářů a poskytují koncovým produktům odlišné zobrazení.

Trendy vývoje technologií

S neustálým pokrokem v technologii zobrazení se LCM vyvíjejí směrem k vyšší integraci, nižší spotřebě energie a silnější funkčnosti. Rozvíjející se moduly HMI interakce člověk-stroj hluboce integrují dotykové, zobrazovací a výpočetní funkce a přinášejí intuitivnější interaktivní zážitky do chytrých zařízení.
