Optické fólie v modulech podsvícení: Klíčové technologie, které osvětlí každou obrazovku LCD

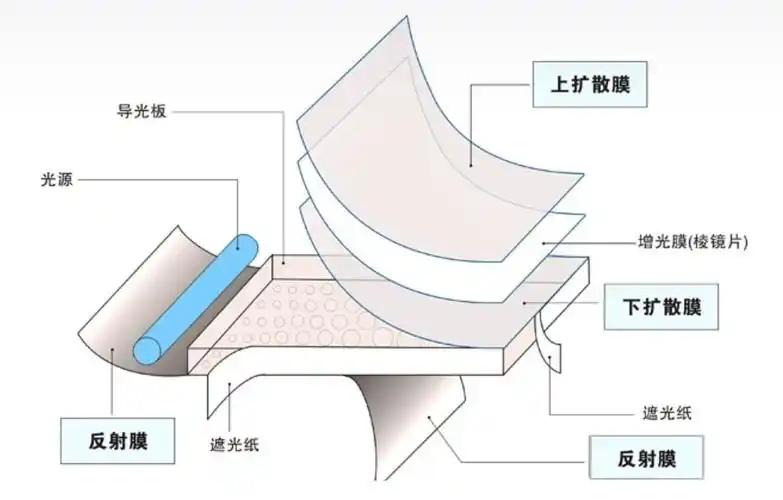

Ve světě displejů z tekutých krystalů (LCD) je modul podsvícení jednou ze základních součástí určujících výkon displeje. CNK Electronics Co., Ltd. jako výrobce LCD displejů chápe, že podsvícení není pouze součást zdroje světla. Jde o klíčovou technologii, která prostřednictvím precizního optického designu přeměňuje bodové světelné zdroje na rovnoměrné, vysoce jasné a vysoce kontrastní osvětlení povrchu, čímž dodává obrazovkám LCD jejich živý vizuální život. Zejména dnes, s rostoucí poptávkou trhu po přizpůsobených LCD, se optický výkon modulu podsvícení stal zásadním faktorem pro dosažení diferencovaných zobrazovacích efektů. Tento výkon do značné míry závisí na sérii přesně koordinovaných optických filmů v něm. Fungují jako „neuronová síť“ podsvícení a pečlivě kontrolují směr, účinnost a rovnoměrnost světla.

Reflector Sheet: Základ světelné účinnosti

Ve spodní části modulu podsvícení působí reflektorová fólie jako „základ světelné účinnosti“, který je zodpovědný za přesměrování rozptýleného světla zpět do světlovodné desky, aby se zlepšilo využití. V závislosti na požadavcích aplikace se reflektory dělí hlavně takto:

Bílý reflektor:Jako je řada E20, RW, s tloušťkou v rozmezí 0,05~0,2 mm, odrazivostí kolem 80%~90% a mající určitou propustnost světla. Vhodné pro většinu standardních návrhů podsvícení.

Stříbrný reflektor:Typicky bílé na jedné straně a stříbrné na druhé, velmi tenké (0,04~0,065 mm), s vysokou účinností odrazu (90%~98%) a vynikajícími vlastnostmi blokující světlo. Často se používá ve scénářích vyžadujících vysoký jas.

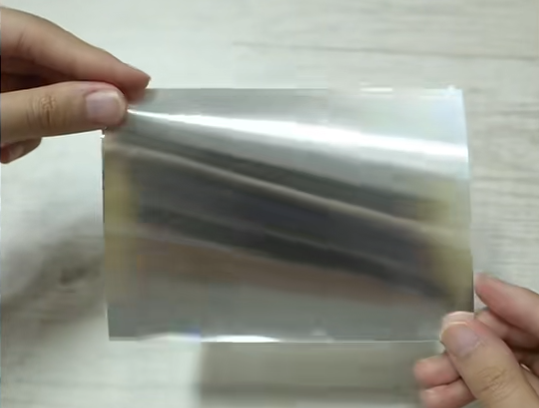

Vícevrstvý filmový reflektor (ESR):Využívá technologii vícevrstvé fólie, která integruje více než tisíc vrstev do 65 mikronů. Neobsahuje žádný kov, ale má zrcadlový kovový vzhled. Jako vysoce účinný reflektor dosahuje ESR odrazivosti přes 98 % v celém spektru viditelného světla, takže je ideální pro vysoce výkonné systémy podsvícení.

Při přizpůsobení LCD modulů má volba odrazné fólie přímý vliv na rovnoměrnost podsvícení a energetickou účinnost, což představuje první krok v optickém designu.

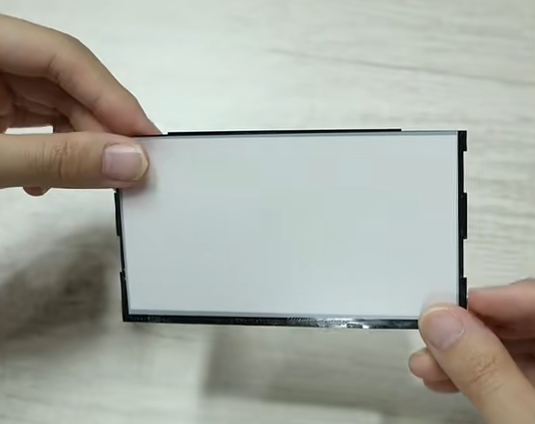

Fólie blokující světlo / hliníková fólie (ALF): Ovládání hranic světla a rušení

Fólie blokující světlo se primárně používají k zabránění úniku světla ze stran podsvícení a mohou poskytovat elektromagnetické stínění. Mezi běžné typy patří:

Jasný stříbrný drak:Lesklý povrch, tloušťka 0,05-0,1 mm, dobré vlastnosti blokující světlo a vodivost. Vhodné pro průmyslová prostředí vyžadující stínění proti rušení.

Matně stříbrný drak:Relativně matný povrch, tenký (typicky 0,05 mm pro jednu vrstvu), má určitou propustnost světla a je vodivý.

Bílý okrajový pruh:Má určitou propustnost světla, tloušťka 0,05-0,08 mm, nevodivý. Běžně používané v běžné spotřební elektronice.

Černobílá jednostranná lepicí páska:Lze aplikovat na boky podsvícení, pokud jsou přísné požadavky na nevodivost a žádný únik bočního světla.

Tyto materiály hrají roli „optických strážců“ v designu rámečku LCD obrazovek a zajišťují, že mimo zobrazovací plochu nedochází k rušení rozptýleným světlem.

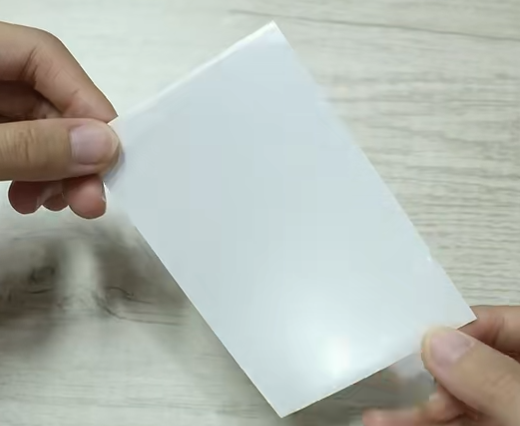

List difuzoru: Vytvoření jednotného světelného plátna

Jako "homogenizační mistr" mezi optickými fóliemi rozptyluje difuzor světlo skrze závoj, eliminuje stopy bodových světelných zdrojů a vytváří měkké a jednotné podsvícení. V závislosti na typu podsvícení a aplikaci se difuzory dělí na:

Spodní difuzor podsvícení:Obvykle má lepidlo na jedné straně, vysoký zákal (~90%), propustnost pouze asi 40%; tloušťka obvykle mezi 0,18~0,3 mm pro spodní podsvícení. Běžné modely: MB433P, MB533.

Boční difuzor podsvícení:Běžně používaná tloušťka je 0,09 mm. Běžné modely: TPRA90 (0,09mm), AJ-75 (0,075mm). Propustnost 65%-80%, zákal 75%-90%.

Difuzory podsvícení barevné obrazovky: Obvykle používejte dvoulistové provedení:

Spodní difuzér:Umístěný mezi světlovodnou desku a fólii pro zvýšení jasu (BEF) homogenizuje světlo vyzařované ze světlovodné desky. Běžně používaný materiál: t=0,065mm, relativně vysoký zákal (~84%), vysoká propustnost (~98%).

Horní difuzér:Umístěný nad BEF, plní ochrannou roli a pomáhá předcházet vzniku moaré. Běžně používaný materiál: t=0,05mm, relativně nízký zákal (~29%), propustnost 90%.

Správný výběr a kombinace difuzorů jsou klíčem k zajištění jednotného zobrazení bez skvrn na LCD modulech.

Brightness Enhancement Film (BEF): Optický modul pro zvýšení jasu

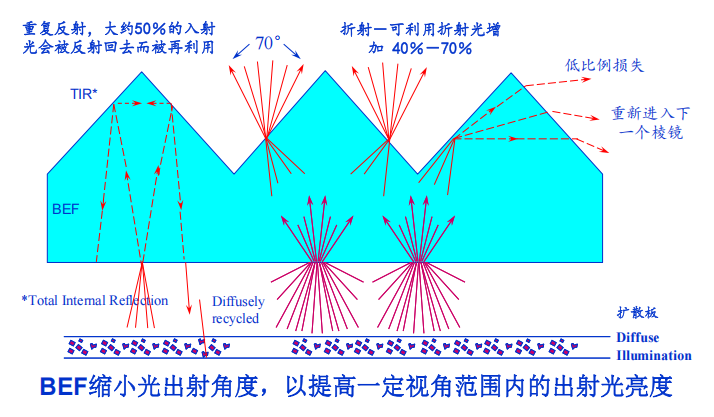

U barevných TFT a dalších LCD obrazovek je jas kritickou specifikací. Fólie BEF, která funguje jako "zesilovač jasu" mezi optickými fóliemi, koncentruje rozptýlené světlo prostřednictvím speciální hranolové struktury, přičemž každá fólie poskytuje přibližně 40%-50% zisk jasu. Použití dvou fólií v kombinaci může znásobit jas. Jeho princip spočívá v použití mikrohranolového pole pro řízení světelné dráhy, což způsobuje, že většina světla vychází kolmo k obrazovce, čímž se výrazně zvyšuje čelní jas, aniž by se měnila spotřeba energie. BEF se stal nepostradatelnou součástí středního až špičkového barevného podsvícení obrazovky, zvláště široce používaného ve vysoce výkonných přizpůsobených LCD pro průmyslové řízení, lékařství, automobilový průmysl a další aplikace.
