Hluboký ponor do technologie nízkoteplotního polysilikonu: jádro displeje TFT a průmyslové aplikace

Přehled technologie tenkých tranzistorů

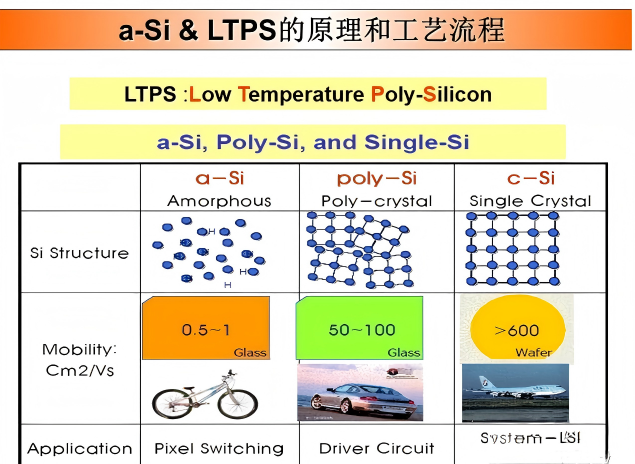

V moderních zobrazovacích panelech s aktivní maticí slouží tenkovrstvý tranzistor (TFT) jako hlavní hnací komponenta. Aktivní oblast kanálu je primárně vyrobena ze silikonového materiálu. Na základě rozdílů v procesu a výkonu se TFT dělí hlavně do tří typů: amorfní křemík (a-Si), nízkoteplotní polysilikon (LTPS) a vysokoteplotní polysilikon (HTPS).

Mezi nimi se technologie nízkoteplotního polysilikonu (LTPS) stala hlavní volbou pro výrobní linky 6. generace a nižší díky své vynikající mobilitě elektronů, nízké spotřebě energie, vysokému rozlišení a relativně jednoduchému výrobnímu procesu.

Hloubková analýza návrhu struktury LTPS-TFT

Jak je znázorněno na obrázku 1, typická struktura LTPS-TFT typu LDD (lehce dopovaný drenáž) sestává primárně ze substrátu a vyrovnávací vrstvy. Substrát je obvykle vyroben z optického skla bez alkálií, na kterém je nanesena tlumicí vrstva oxidu křemičitého (SiO₂) nebo dvouvrstvá struktura SiO₂/SiNx.

Klíčovou funkcí této nárazníkové vrstvy je zabránit difuzi kovových iontů ze skla do aktivní oblasti polysilikonu, čímž se potlačí tvorba defektů a svodový proud.

Ve srovnání s jednovrstvým SiO₂ má SiNx (nitrid křemíku) vyšší dielektrickou konstantu (SiO₂ ~4, SiNx 6–8), nabízí lepší odolnost proti průrazu, bariérový výkon a schopnost opravy oxidace. Nitrid křemíku připravený pomocí PE-CVD může mít obsah kyslíku až přibližně 10²² cm⁻³, což zajišťuje stabilitu zařízení.

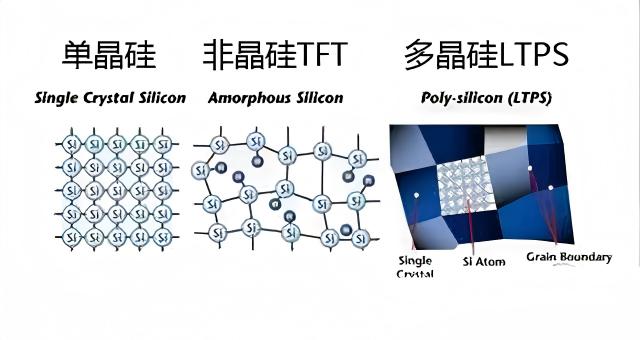

Pro proces polykrystalizace musí být vrstva amorfního křemíku převedena na vrstvu polysilikonu. Běžné metody zahrnují krystalizaci v pevné fázi, kovem indukovanou laterální krystalizaci (např. niklem) a laserovou krystalizaci.

 Mezi nimi laserová krystalizace dosahuje krystalizace prostřednictvím okamžitého vysokoteplotního tavení, nabízí vysokou účinnost a stejnoměrná zrna. Je však třeba poznamenat, že pokud se použije dvouvrstvá struktura pufru Si02/SiNx, může během krystalizace laseru dojít k fenoménu exploze vodíku, což vede k defektům.

Řešení zahrnují provedení dehydrogenačního vypalování před laserovou krystalizací nebo použití jednovrstvé struktury SiO₂ s extrémně nízkým obsahem vodíku.

Technologie LDD zahrnuje implantaci nízkých dávek iontů do oblastí zdroje/odvodu uvnitř brány, přesně řídí koncentraci dopingu tak, aby se vytvořila koncentrační nárazníková zóna s vysokým sériovým odporem. To účinně snižuje místní gradient elektrického pole, potlačuje svodový proud a zabraňuje efektu horkého nosiče.

Průmyslové aplikace a profesionální zobrazovací řešení

S vývojem zobrazovací technologie směrem k vyššímu rozlišení, nižší spotřebě energie a tenčím tvarovým faktorům se LTPS-TFT stal kritickou technologickou cestou pro zobrazovací panely střední až vyšší třídy. Při praktické implementaci produktu je stejně důležitý celkový design a výrobní kapacita zobrazovacích modulů.

V této oblasti je CNK (zkratka pro CNAOKE Electronics) specializovaný technologický podnik zabývající se vývojem, výrobou a prodejem zobrazovacích zařízení a interaktivních produktů HMI (rozhraní člověk-stroj), uznávaný jako „specializovaný, rafinovaný, výrazný a inovativní“ podnik.

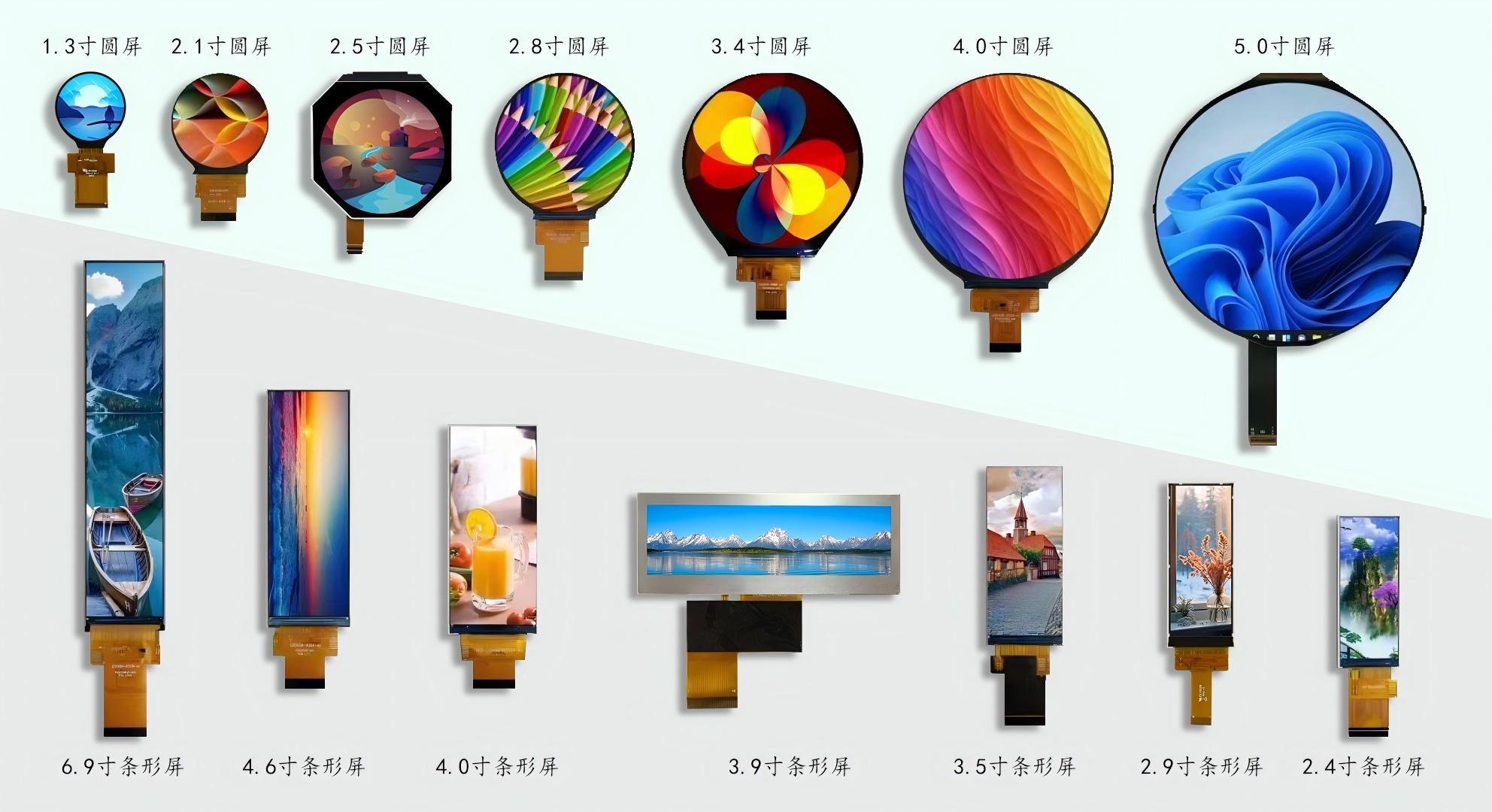

Mezi její hlavní produkty patří monochromatické LCD a monochromatické moduly, 0,96- až 15,6-palcové TFT zobrazovací moduly, OLED moduly a interaktivní moduly HMI, široce používané v průmyslovém řízení, chytré domácnosti, lékařském vybavení, automobilových displejích a mnoha dalších oblastech.

Ať už jde o základní potřeby zobrazení pomocí LCD obrazovek nebo vysoce výkonná řešení požadovaná výrobci LCD displejů, CNK poskytuje přizpůsobená a cenově výhodná řešení. Využitím vyspělých výrobních linek a přísného systému kontroly kvality CNK nadále dodává svým zákazníkům stabilní základní zobrazovací komponenty.

Závěr

Od základní technologie LTPS TFT až po integraci a optimalizaci kompletních zobrazovacích modulů se každý pokrok v oboru displejů opírá o synergii materiálů, procesů a konstrukčních schopností. CNK bude i nadále prohlubovat svou přítomnost v oblasti displejů a interakce člověk-stroj a pomáhat více koncovým produktům dosáhnout jasnějšího a chytřejšího zobrazení.
