Dobývání bodů vizuální bolesti: Řešení pro teplý a studený barevný posun v zobrazovacích modulech LCM/INCELL

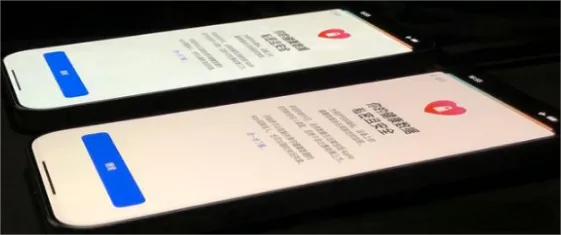

Všimli jste si někdy, když posouváte obrazovku nejnovějšího vlajkového smartphonu, jemných tónových rozdílů na obou stranách – jedna se naklání do teplé žluté a druhá do studené modré? Tento nepříjemný teplý a studený barevný posun představuje hlavní výzvu pro špičkové zobrazovací moduly, zejména v technologiích LCM (modul tekutých krystalů) a pokročilých technologiích INCELL (In-Cell Touch), kde konzistence barev přímo ovlivňuje uživatelský dojem a pověst značky. Tento článek hluboce analyzuje její příčiny a přední strategie kontroly v oboru.

I. Viníci za barevným posunem: Variabilní hry v přesných strukturách

Moduly LCM/INCELL jsou složitě poskládány z TFT skla, barevného filtru (CF), horních/spodních polarizátorů, vrstev tekutých krystalů a systémů podsvícení. Barevný posun vzniká z nepatrných fluktuací ve třech kritických oblastech:

1. Spektrální diskrétnost podsvícení LED

Jako „motor zdroje světla“ mohou dávkové variace v čipech LED způsobit kolísání teploty barev v řádu tisíců Kelvinů (např. ±0,02 odchylka barevných souřadnic odpovídá rozpětí 4500 K–10 000 K), což přímo vytváří na obrazovce rozdíly mezi teplým a studeným vzduchem.

2. Optické variace vlastností u polarizátorů

Když se propustnost světla odchyluje o více než 5 %, energetická bilance RGB (RGB světlo) je narušena a dochází k posunům odstínu.

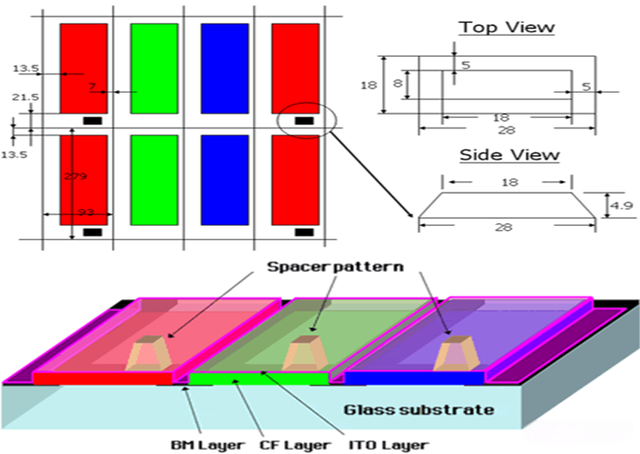

3. Rozdíly v nanoměřítku v tloušťce CF vrstvy Color Resist Film (Core Factor)

Tolerance povlaku ±0,05μm může posunout barevné souřadnice o ±0,03, což odpovídá rozdílu teploty barev přes 1000K! Fenomén „jin-jangové obrazovky“ – kde se levá strana jeví jako žlutá a pravá modrá – většinou pochází z toho.

II. Full-Chain Collaboration: Systematický přístup k odstranění barevného posunu u jeho zdroje

Přední výrobci zkomprimovali kolísání souřadnic barev na ±0,01 (rozdíl teploty barev v rozmezí ±900 K) díky zdokonalování celého procesu:

▶ Sledovatelnost materiálu: Konzistence blokovaná šarží

· Koordinovaný nákup podsvícení LCD:

Významný výrobce předzásobí 500 000 LCD panelů ze stejné šarže pro jeden projekt, které jsou sladěny s homologními podsvícenými LED diodami, které řídí variaci barevných souřadnic v rozmezí ±0,015.

· Vyhrazené zdroje polarizátoru:

Míchání polarizátorů od různých dodavatelů jednou způsobilo odchylky barevných souřadnic přesahující 0,02 v dávce, což vedlo k 12% zmetkovitosti.

▶ Optické přizpůsobení: Přesná synchronizace LED a CF

·Standardní řešení barevného gamutu:

Silikátové fosforové LED diody používají strategii míchání „dva velké barevné bloky + čtyři malé barevné bloky“ (např. schéma F-bloků Jufei Optoelectronics) s kontrolou souřadnic barev na ±0,01.

· Řešení vysokého barevného gamutu:

RG fosforové LED diody vyžadují 1:4 a 2:3 blokové křížové přizpůsobení; vlajkový telefon touto metodou dosáhl kontroly teploty barev ±900K.

▶ Inovace procesu: Kontrola nanoměřítek CF povlaku

Laserové interferometry jsou zavedeny pro monitorování tloušťky filmu v reálném čase, čímž se snižuje tolerance barevného odporu z ±0,05μm na ±0,03μm. To zvyšuje výtěžnost z 82 % na 95 % a zlepšuje konzistenci barevných souřadnic o 40 %.

III. Ověření terminálu: Poslední míle od laboratoře k uživatelské zkušenosti

Řízení hromadné výroby vyžaduje přísné testování scénářů:

· Testování extrémních rohů:

 Extrahujte 100 vzorků s extrémními hodnotami barevných souřadnic (max/min X/Y) pro subjektivní hodnocení klienty. Projekt tabletu s rozdílem teploty barev 1500K zaznamenal pouze 37% přijetí ze strany uživatelů, což si vynutilo rekalibraci výrobní linky.

· 3 gama dynamická kompenzace:

Kalibrace teploty barev na softwarové úrovni pomocí úpravy zisku R/G/B. Úpravou hodnoty Gamma z 2,2 na 2,6 lze snížit barevnou teplotu obrazovky z 6500K na 5500K a účinně neutralizovat studené tóny.

Dobytí posunu barev mezi teplými a studenými barvami není průlom v jediném bodě, ale hluboká spolupráce mezi výrobci LCM, dodavateli podsvícení a značkami terminálů. Průmysl dosáhl přesnosti ±0,01 barevných souřadnic, ale uživatelské vnímání se vyvíjí až k velikosti 0,005. Od kvantových teček po perovskitové technologie budou materiálové inovace nové generace nadále posouvat přesnost barev v zobrazovacích modulech na nové hranice – protože konečná jednotnost každého palce obrazovky je slavnostním závazkem k vizuálnímu zážitku.
