Snížení nákladů bez kompromisů v kvalitě: Jak čínští výrobci displejů procházejí výzvami redukce TFT masky a CF OC Layer Elimination

Snížení nákladů bez kompromisů v kvalitě: Jak čínští výrobci displejů procházejí výzvami redukce TFT masky a CF OC Layer Elimination

Na silně konkurenčním globálním trhu displejů čínští výrobci nadále podporují technologické inovace a optimalizaci nákladů. Aby vyhověli zákaznickým požadavkům, výrobci LCD modulů často přijímají dvě klíčové strategie zjednodušení procesu: snížení počtu fotomasek pro skla TFT z 5 na 4 a odstranění výplňové vrstvy OC (Over Coat) na skle CF (Color Filter). Tato opatření významně snižují náklady na masky a zlepšují efektivitu výroby, ale také kladou přísné požadavky na procesní schopnosti výrobní linky – zejména u stárnoucích linek, kde mohou drobné přehlédnutí způsobit problémy s kvalitou šarže.

Dvojsečný meč zjednodušení procesů: Technická analýza a řízení rizik

I. Rizika a protiopatření eliminace OC vrstvy na CF skle

Přesná struktura CF skla (substrát → BM vrstva → RGB vrstva → OC vrstva → ITO vrstva) spoléhá na OC vrstvu pro kritické funkce:

· Planarizace: Vyplní výškové rozdíly mezi barevnými pixely RGB

· Ochrana: Zabraňuje poškození RGB vrstvy a zachovává rovinnost povrchu

Odstranění OC vrstvy přímo způsobuje:

· Nerovný povrch elektrody ITO → Neuspořádané směry ukotvení molekul tekutých krystalů

· Časté vady zobrazení: světlé skvrny „hvězdné nebe“, duchové, lepení obrazu (prodleva odezvy místních tekutých krystalů)

Protistrategie čínských výrobců displejů:

· Rozšíření oblasti stínění světla BM pro kompenzaci úniku světla způsobeného výškovými rozdíly

· Přísně kontrolujte procesy výšky kroku RGB a omezte kolísání výšky pixelů na úroveň nanometrů

· Optimalizujte jízdní schémata pomocí inverze bodů pro snížení přeslechů (vyžaduje vyvážení vyšší spotřeby energie)

II. Výzvy a průlomy v procesu 4maskového TFT skla

Tradiční 5-maskový TFT proces zahrnuje: hradlová vrstva → hradlová izolační vrstva → S/D kanálová vrstva → přes vrstvu → ITO vrstva. Jádro redukce na 4 masky spočívá ve sloučení izolační vrstvy brány a fotolitografie S/D vrstvy, řízení vícezónové expozice pomocí jediné masky.

Kaskádové efekty redukce procesů (na základě výzkumu Ye Ning z CECEP Panda):

· Zvýšená výška kroku: Nové vrstvy filmu a-Si/n+a-Si pod vrstvou S/D vytvářejí krok 0,26 μm → Stlačuje prostor buněk tekutých krystalů

· Zvětšení mezery mezi buňkami o 0,03 μm: Úhel zkosení S/D filmu se zvětší o 8,99° → Relativní výška tekutých krystalů stoupá

· Gravitační riziko Mura: Hranice LC při vysokých teplotách se zmenšuje o 1 %, náchylná k nestejnoměrnosti

Klíčové body řízení procesu pro čínské výrobce:

· Přesná správa leptání: Odstraňte zbytky, abyste zabránili zkratům v obvodu GOA (nevratná rizika)

· Dynamická korekce mezery mezi buňkami: Upravte výšku CF PS (foto spacer) na základě variací tloušťky filmu pole

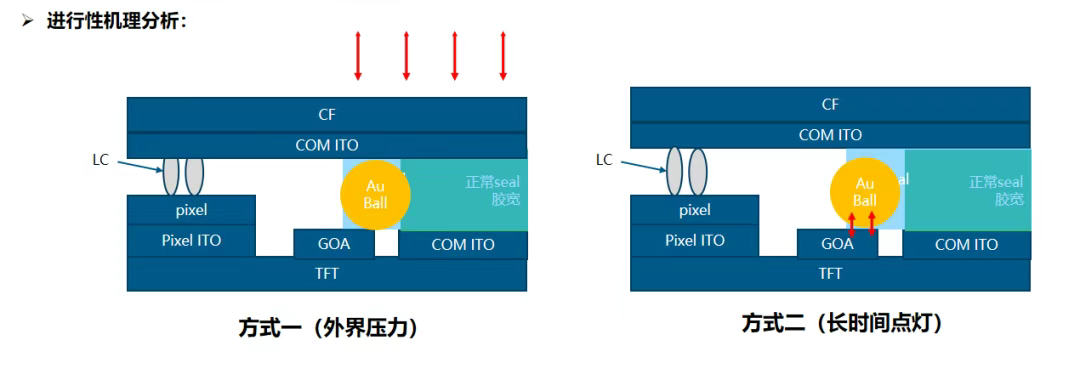

· Vylepšená ochrana izolace: Zabraňte vnějšímu tlaku nebo dlouhodobému provozu před poškozením izolace mezi obvody GOA a kuličkami Au Čínská moudrost: Umění vyvážit cenu a kvalitu Přední čínští výrobci displejů vyvinuli systematická řešení:

▶ Nejprve digitální simulace: Pomocí modelování můžete předpovídat dopady výšky kroku na elektrická pole článků a optimalizovat návrhy

▶ Vylepšené online monitorování: Nasaďte vizuální kontrolu AI pro Mura a micro-shorts, abyste zachytili rané anomálie

▶ Kolaborativní ladění IC ovladače: Upravte si tvary inverze bodů pro kompenzaci zpoždění odezvy

Procesy redukce TFT masky a eliminace CF OC vrstvy jsou podobné precizním operacím, které testují základní technické znalosti čínských výrobců LCD. Od kontroly materiálových vlastností po eliminaci výšky kroku na úrovni nanometrů, od optimalizace parametrů leptání po inovaci řídicích algoritmů, každý krok ztělesňuje závazek „snižovat náklady bez kompromisů v kvalitě“. Jak se přesnost domácích výrobních linek vysoké generace neustále zlepšuje, čínská chytrá výroba přeměňuje „nemožnou trojici“ nákladů, efektivity a kvality na základní konkurenční výhodu, což vnáší nový impuls do globálního zobrazovacího průmyslu.
