Komplexní analýza metod napájení TFT displeje: Přesné napájení pro vynikající výkon displeje

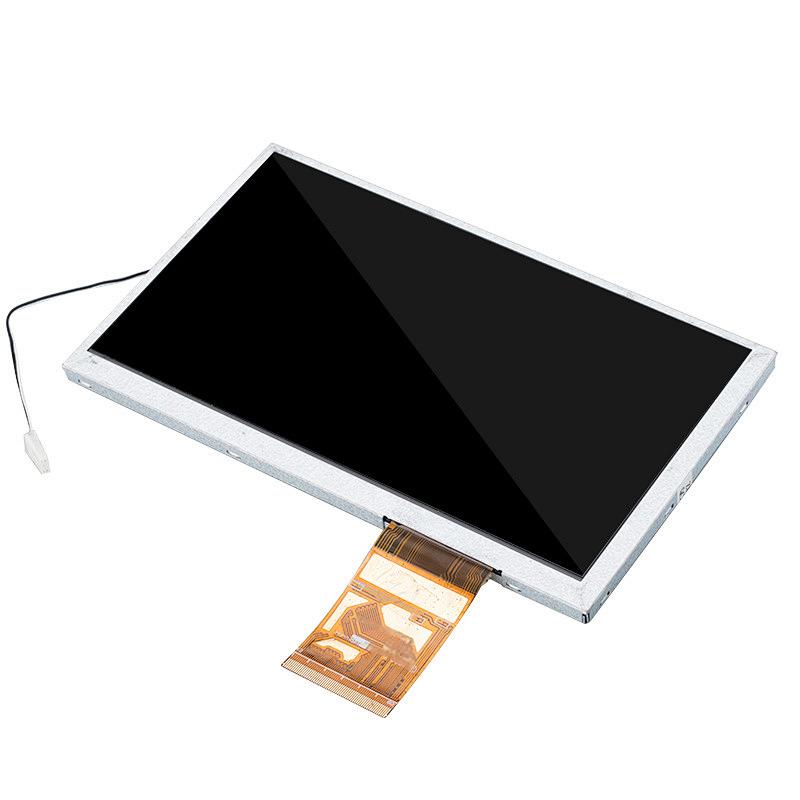

  Jako základní vizuální nosič moderních elektronických zařízení závisí kvalita zobrazení a životnost obrazovek LCD do značné míry na přesnosti a stabilitě jejich napájecích systémů. To platí zejména pro TFT (Thin-Film Transistor) LCD moduly, které se vyznačují složitou vnitřní strukturou včetně zesilovacích obvodů, digitální logiky, gama napětí, ovládání TFT spínačů a dalších funkčních jednotek. Různé návrhy architektury napájení přímo určují spotřebu energie modulu, kompatibilitu a nakonec jeho barvu a jas. Hluboké pochopení režimů napájení TFT displeje je zásadní pro optimalizaci designu produktu a zajištění kvality zobrazení.

  Aby bylo možné vyhovět různým aplikačním scénářům s různými velikostmi a složitostí, vyvinuly TFT displeje různá řešení napájení. U modulů malých rozměrů (jako jsou přenosná zařízení nebo obrazovky jednoduchých přístrojů) jsou běžné dva základní režimy: jeden používá jeden napájecí zdroj VCC/VDD (např. 3,3 V nebo 2,8 V) k buzení vnitřních posilovacích a digitálních logických obvodů, což vyžaduje, aby tomu odpovídaly všechny úrovně vstupního/výstupního signálu; druhý využívá dvounapěťový design, s VCC (např. 3,3 V) vyhrazeným pro zesilovací obvod a IOVCC (např. 1,8 V) pro řízení rozhraní a logických obvodů – zde musí úrovně signálu přesně odpovídat IOVCC. Tato flexibilita umožňuje výrobcům efektivně přizpůsobovat LCD obrazovky pro konkrétní aplikace, přičemž vyvažuje spotřebu energie a výkon.

  Když se aplikace přesunou do náročných oblastí, jako jsou obrazovky chytrých telefonů, kde je rozhodující kvalita zobrazení a energetická účinnost, schéma napájení se stává sofistikovanější. Typický režim „obrazovky chytrého telefonu“ využívá tři nezávislé napájecí kanály: VSP/AVDD (např. +5,5 V) napájí kladný zesilovací obvod, VSN/AVEE (např. -5,5 V) obsluhuje záporný zesilovací obvod a IOVCC (např. 1,8 V) řídí rozhraní a logické obvody – opět musí odpovídat úrovním signálu IOVCC. Tato architektura zajišťuje vysoký kontrast, široké pozorovací úhly a rychlou odezvu v ultratenkých prostorech, což představuje vrchol špičkové technologie LCD modulů.

  Pro profesionální nebo průmyslové scénáře, které sledují maximální výkon displeje, musí řešení napájení zahrnovat hlubší kontrolu parametrů. V takových konstrukcích VCC (např. 3,3 V) napájí logiku a rozhraní, zatímco kritická analogová napětí – jako AVDD (ovlivňující gama křivky a barevný kontrast), VGH (zapínací napětí TFT), VGL (vypínací napětí TFT) a VCOM (skleněný společný terminál, ovlivňující uniformitu zobrazení) – vyžadují nezávislé a přesné řízení. Zkušení výrobci zakázkových LCD displejů kladou zvláštní důraz na optimalizaci VCOM pomocí technik, jako jsou napěťové rozdělovací odpory a sítě filtračních kondenzátorů, aby kompenzovaly odchylky šarže v IPS nebo širokoteplotním skle. Také přísně dodržují protokoly vypínání během spánku/vypínání, aby se eliminovala rizika uchování obrazu.

  Od jednonapěťové až po vícekanálovou přesnou koordinaci, schéma napájení TFT displejů hluboce tvaruje každý snímek obrazu. Výběr vlastního výrobce LCD displejů, který rozumí a pružně používá tyto režimy napájení, zajistí, že váš produkt získá spolehlivý výkon – od základního zobrazení až po výjimečné vizuální zážitky.
