Design rozhraní RGB: Brána k vysoce účinnému zobrazení na uživatelských LCD obrazovkách

  V moderní zobrazovací technologii je rozhraní RGB hlavním řešením pro řízení LCD obrazovek – zejména vysoce výkonných displejů, jako je TFT – díky své schopnosti přenášet plnobarevná obrazová data vysokou rychlostí. CNK Electronics (CNK) jako zkušený výrobce zakázkových LCD displejů ví, jak kriticky ovlivňuje design rozhraní RGB kvalitu zobrazení. Jeho jádro spočívá v přesném sladění polarity synchronizačního signálu a konfiguraci parametrů časování, které tvoří technický základní kámen pro stabilní, hladký obraz a bohaté, autentické barvy.

Provoz ve dvou režimech, flexibilní kompatibilita Rozhraní RGB nabízí především dva efektivní pracovní režimy:

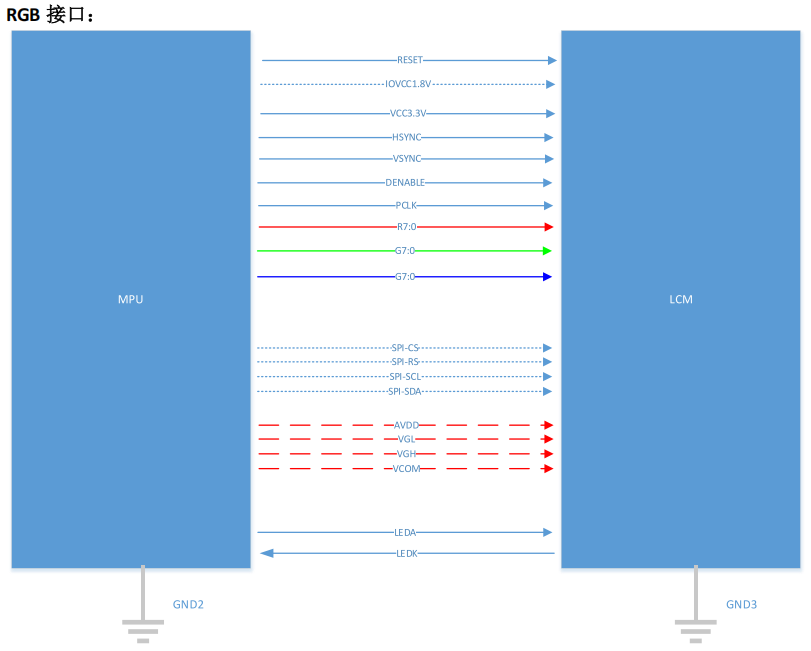

DEN Mode (Data Enable Priority): Zde je signál ENABLE klíčový pro ovládání okna platných dat. Fáze hodinového signálu PCLK (přenos náběžné hrany / blokování sestupnou hranou) se musí přesně synchronizovat s modulem LCD; jinak může dojít k poškození obrazovky. Paralelní přenos dat přes červené (R7~R0), zelené (G7~G0) a modré (B7~B0) 8bitové linky společně poskytuje 16,77 milionů barev. HSYNC a VSYNC lze v tomto režimu zjednodušit.

Režim SYNC (Priorita synchronizačního signálu): Tento režim spoléhá na přesné signály HSYNC (horizontální synchronizace) a VSYNC (vertikální synchronizace) k definování aktivní oblasti zobrazení. Jejich aktivní stavy (typicky vysoce účinné) se musí shodovat s hnací platformou; jinak může dojít k nesprávnému vyrovnání nebo dokonce k prázdným obrazovkám. Synchronizace fáze PCLK zůstává kritická, přičemž přenos dat R/G/B je identický s režimem DEN.

Design Essentials: Úspěch spočívá v detailechDva kritické body vyžadují ostražitost při návrhu rozhraní RGB:

1. Potvrzení sekvence datových linek: Když rozhraní obrazovky používá generické štítky jako DB0-DB24, je nezbytné ověřit přesné uspořádání signálu RGB na sběrnici u dodavatele modulu LCD. Nesprávné řazení způsobuje vážné zkreslení barev.

2. Jasné funkční hranice: Rozhraní čistého RGB je vysokorychlostní "jednosměrný datový kanál displeje", který není schopen přenášet inicializační příkazy nebo číst stav. V projektech LCD na zakázku tak často spolupracuje s řídicími rozhraními, jako je SPI, která se starají o inicializaci a správu obrazovky.

  Jako profesionální výrobce zakázkových LCD displejů si uvědomujeme, jak jemné odchylky časování a přesné přizpůsobení polarity signálu určují stabilitu LCD obrazovek. Spolupracujte s CNK a získejte komplexní technickou podporu – od analýzy specifikací rozhraní a návrhů až po vývoj LCD na zakázku – zajistíte, že vaše zobrazovací řešení budou zazářit s přesností ve světě vysokorychlostních, plnobarevných vizuálů.
