Demystifikující LCD technologie: Od pracovních principů k aplikačním postupům

  V moderních elektronických zařízeních slouží obrazovka s tekutými krystaly (LCD) jako základní součást interakce člověk-počítač a její výkon přímo ovlivňuje uživatelskou zkušenost. Pochopení pracovních principů a vlastností LCD je zásadní pro výběr správného LCD modulu.

Principy LCD displeje: Přesné ovládání světla a elektřiny

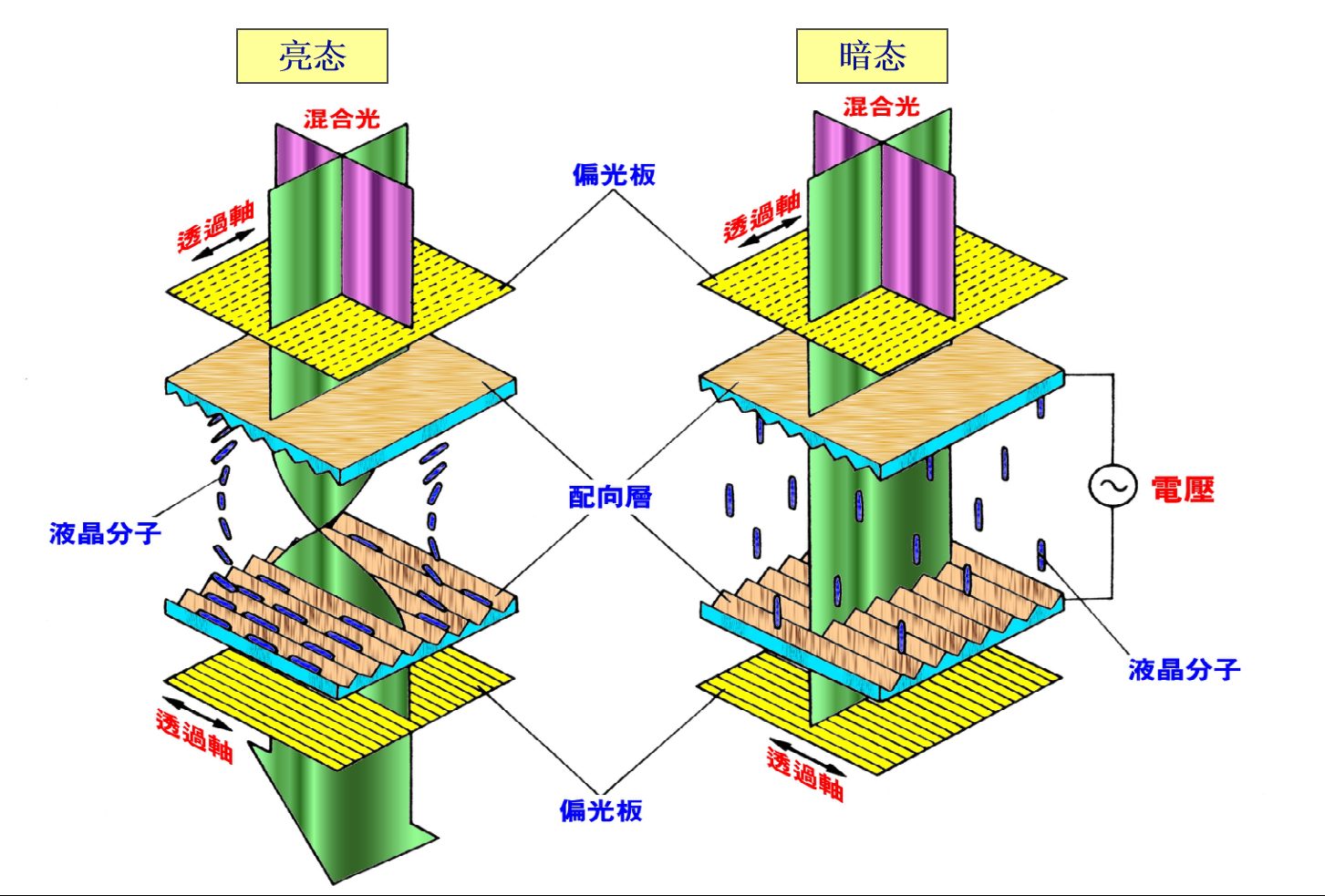

  Podstata LCD spočívá v přesném řízení průchodu světla pomocí elektrického pole. Jeho jádrová struktura zahrnuje polarizátory, zarovnávací vrstvy a molekuly tekutých krystalů.

  V jasném stavu (stav bez displeje) si molekuly tekutých krystalů udržují pravidelné zkroucené uspořádání o 90 stupňů. Dopadající světlo se polarizuje po průchodu osou přenosu předního polarizátoru. Když toto polarizované světlo prochází vrstvou tekutých krystalů, jeho směr polarizace se otáčí o 90 stupňů spolu s molekulární zkroucenou strukturou, zarovnává se s optickou osou zadního polarizátoru a prochází skrz, aby vytvořil jasný stav.

  V tmavém stavu (stav zobrazení) molekuly tekutých krystalů v oblastech, kde je aplikováno elektrické pole, změní své zarovnání a ztratí svou schopnost rotace světla. Polarizované světlo vyzařované předním polarizátorem nemůže změnit směr a je blokováno, protože jeho směr polarizace je kolmý na směr zadního polarizátoru, což způsobuje, že tyto oblasti vypadají černě.

  Tento mechanismus fotoelektrické odezvy pozitivního displeje typu TN umožňuje komplexní grafické zobrazení přesným řízením napětí každého pixelu.

Aplikační klíč: Inženýrské postupy pro zajištění stabilního zobrazení

V praktických aplikacích několik klíčových faktorů přímo ovlivňuje výkon a životnost LCD obrazovky:

Přesný návrh budicí frekvence je obzvláště důležitý. Moderní LCD obrazovky většinou využívají multiplexní dynamické řízení. Frekvence střídavého napětí aplikovaného na elektrody LCD musí být přísně kontrolována v rozsahu 32-100 Hz. Příliš vysoká frekvence zabraňuje nabíjení a vybíjení kondenzátoru z tekutých krystalů do nasycení, což zvyšuje spotřebu energie; příliš nízká frekvence způsobuje znatelné blikání displeje. Vynikající design LCD modulu musí optimalizovat tento parametr na základě zobrazovací plochy a konkrétní aplikace.

Přesný návrh budicí frekvence je obzvláště důležitý. Moderní LCD obrazovky většinou využívají multiplexní dynamické řízení. Frekvence střídavého napětí aplikovaného na elektrody LCD musí být přísně kontrolována v rozsahu 32-100 Hz. Příliš vysoká frekvence zabraňuje nabíjení a vybíjení kondenzátoru z tekutých krystalů do nasycení, což zvyšuje spotřebu energie; příliš nízká frekvence způsobuje znatelné blikání displeje. Vynikající design LCD modulu musí optimalizovat tento parametr na základě zobrazovací plochy a konkrétní aplikace.

Pokud jde o přizpůsobivost prostředí, ačkoli výrobci přidávají do materiálů stabilizátory, stále se doporučuje vyhýbat se dlouhodobému vystavení přímému slunečnímu záření, aby se prodloužila životnost zobrazovacího zařízení.

Hodnota profesionální výroby

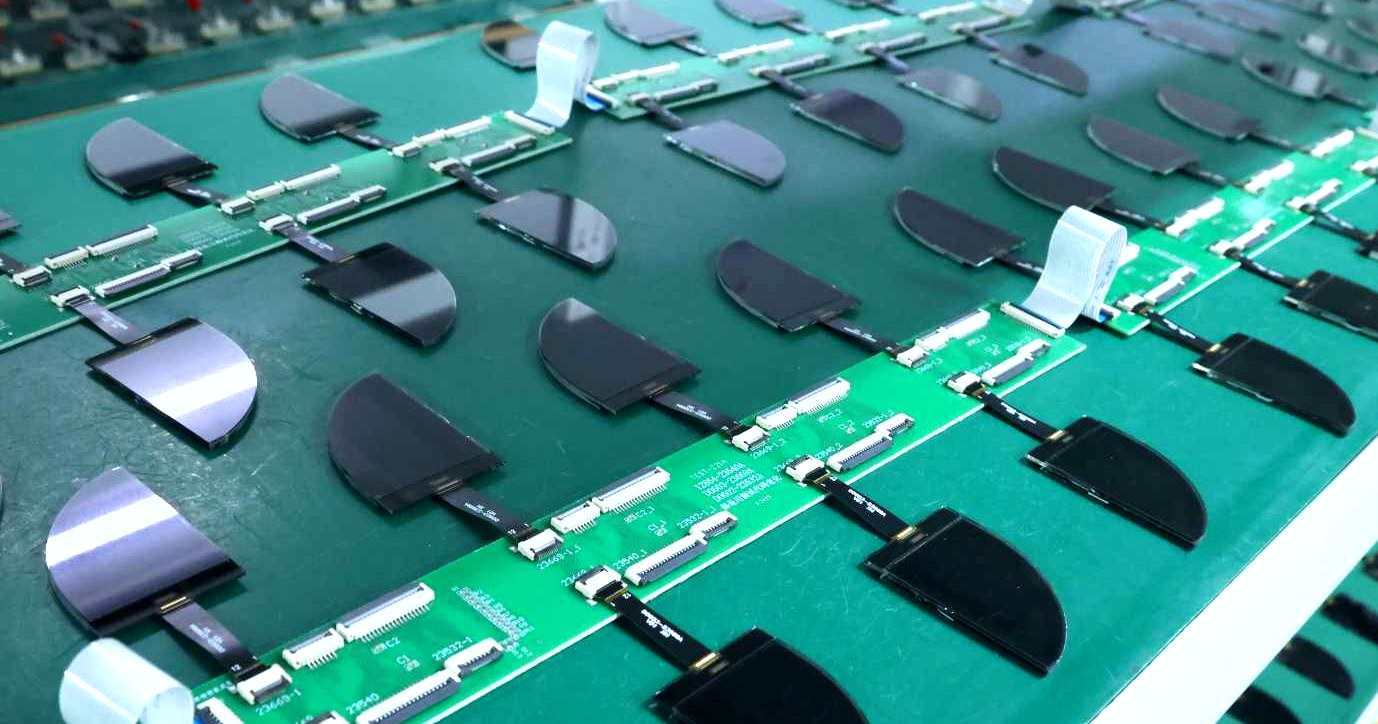

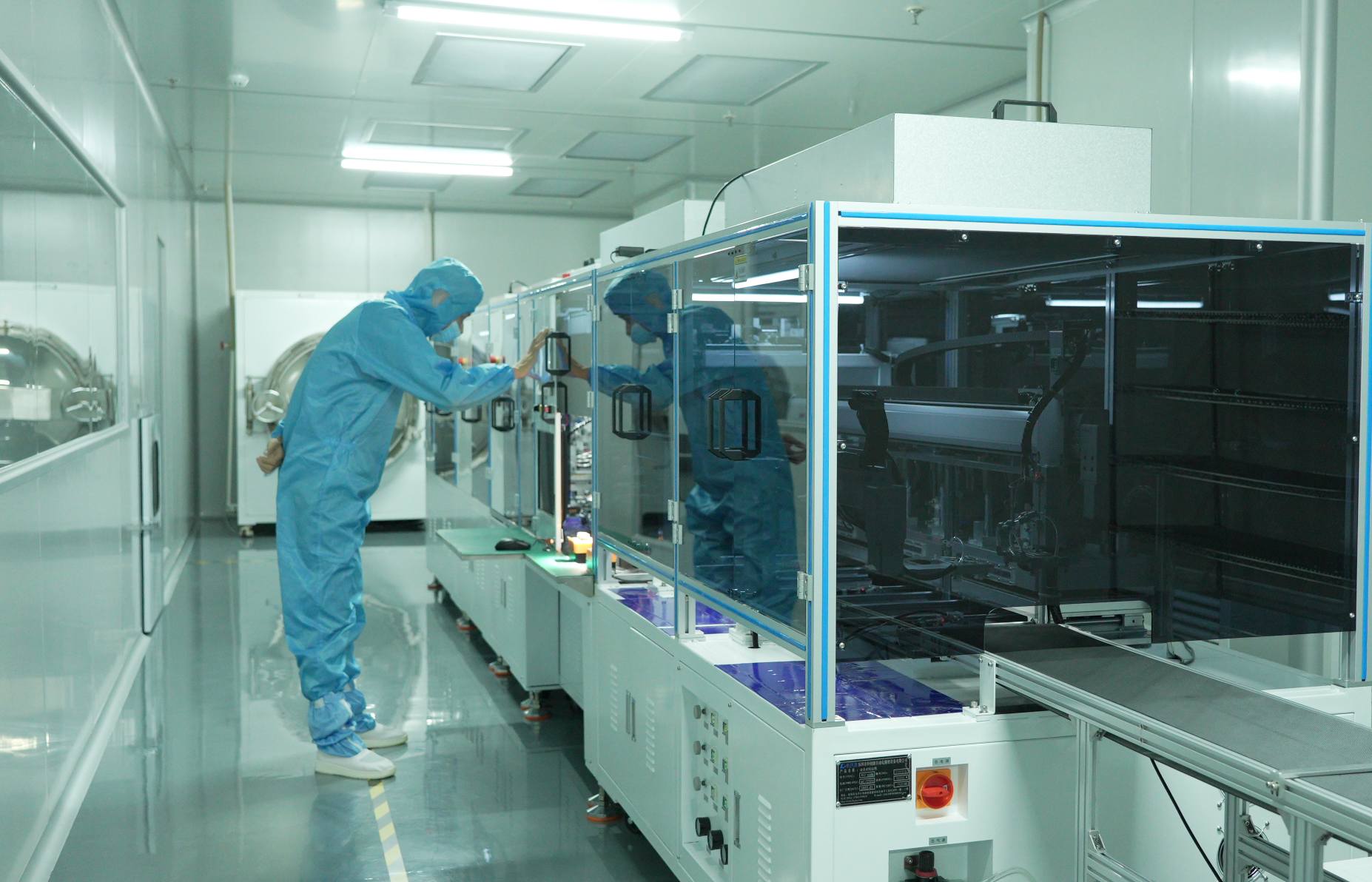

  Jako základní součást technologie displeje závisí výkon obrazovky LCD na technických a inženýrských schopnostech výrobce. Profesionální výrobci LCD displejů mohou zákazníkům poskytnout rozsáhlé služby na zakázku LCD obrazovek, od optimalizace parametrů až po přizpůsobení přizpůsobení prostředí, čímž zajistí, že každý modul LCD bude optimálně fungovat ve specifických aplikacích.
