The Art of Precision Display: Dekódování základních technických parametrů LCD obrazovek

V dnešní době rychlého vývoje chytrých zařízení slouží LCD obrazovka jako základní rozhraní pro interakci člověka s počítačem a její výkon přímo určuje kvalitu uživatelské zkušenosti. Ať už jde o spotřební elektroniku nebo průmyslové řízení, požadavky na výkon displeje jsou stále přísnější. Jako profesionální výrobci LCD displejů hluboce chápeme, že důkladné pochopení technologie LCD je základem pro správný výběr a návrhy. Tento článek bude systematicky analyzovat klíčové technické ukazatele, které určují kvalitu LCD modulu.

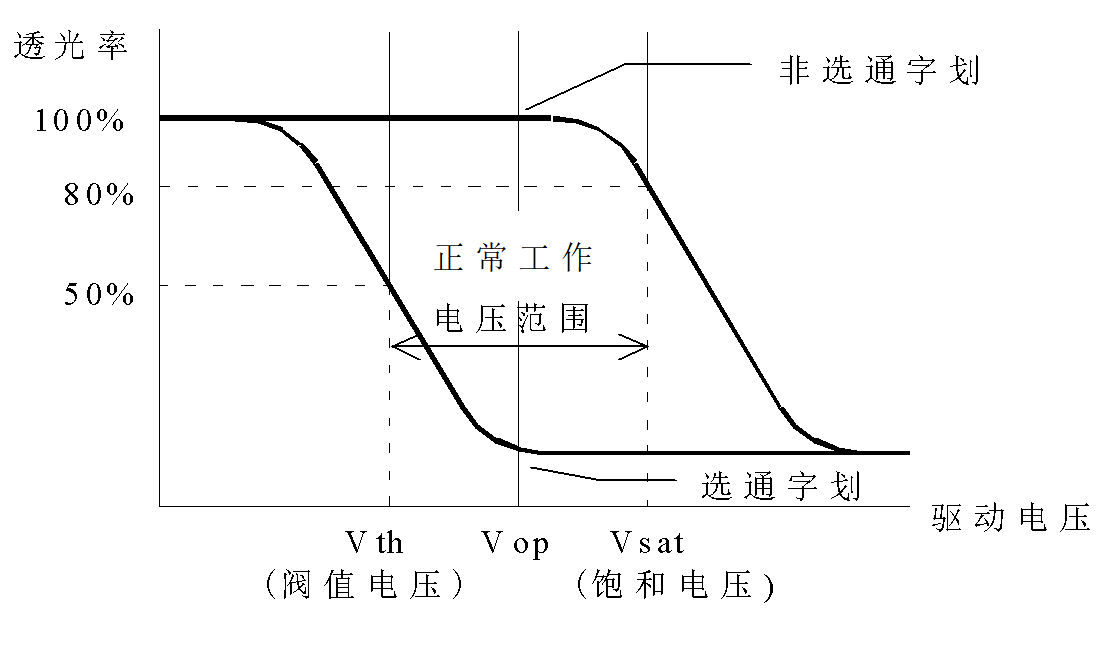

1. Charakteristika elektro-optické odezvy: Fyzický základ ovládání displeje

Elektrooptická charakteristika odezvy je fyzickým jádrem technologie displeje z tekutých krystalů. Přesně popisuje funkční vztah mezi propustností LCD obrazovky a aplikovaným napájecím napětím. Tato nelineární charakteristická křivka je základem pro dosažení úrovní šedi a zobrazení obrazu. Dobře optimalizovaná elektrooptická odezva znamená nižší napájecí napětí, vyšší kontrastní poměr a přesnější reprodukci barev – to je výchozí bod pro všechny designy špičkových displejů.

2. Kontrastní poměr: Primární prvek vizuální čistoty

Kontrastní poměr, definovaný jako poměr jasu mezi zapnutým (aktivním) stavem a vypnutým (neaktivním) stavem, je primárním parametrem pro posouzení ostrosti a hloubky obrazu. Když kontrastní poměr překročí 5:1, lidské oko obvykle vnímá čistý obraz. Kontrastní poměr LCD je však dynamická proměnná; velmi závisí na úhlu pohledu a okolním světle, což vede k další klíčové metrice – charakteristikám úhlu pohledu.

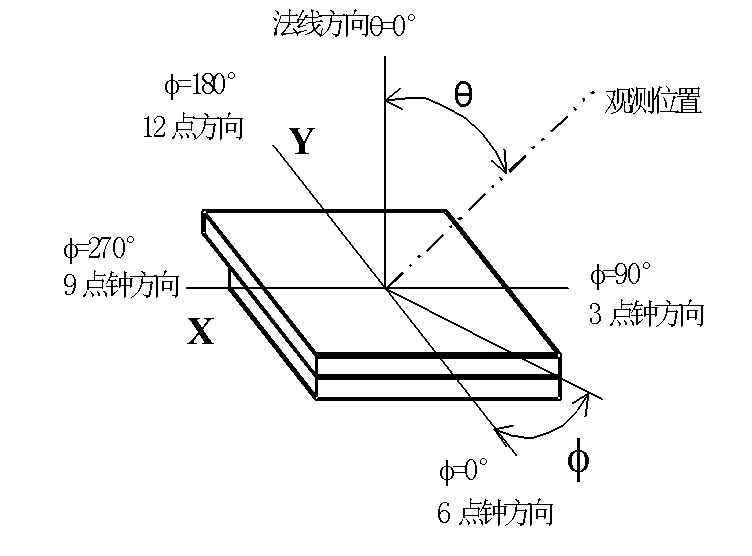

3. Rozsah pozorovacích úhlů: Přesná synergie molekulárního zarovnání a optiky

Rozsah pozorovacích úhlů je komplexní ukazatel, který hodnotí schopnost modulu LCD zachovat kvalitu zobrazení při pohledu mimo osu. Není to pevná hodnota, ale je definována prostorovým úhlem kužele, ve kterém kontrastní poměr klesá na přijatelnou spodní mez (např. 5:1). Jeho podstata spočívá ve složité interakci mezi orientací molekul tekutých krystalů a stavem polarizace dopadajícího světla.

Technická hloubka:

Režim určuje hranice:Různé režimy tekutých krystalů (TN, HTN, STN) jsou zásadně odlišné konstrukce molekulárního zarovnání a úhlu natočení. Režim TN má nejužší pozorovací úhel, zatímco režim STN díky vysokým úhlům natočení 180°-270° dosahuje strmější elektrooptické křivky a širšího pozorovacího úhlu. Například pozitivní režim STN může udržovat vynikající viditelnost v téměř polokulovém rozsahu, což je klíčový důvod pro jeho rozšíření v průmyslových přístrojích a veřejných displejích.

Omezení řídicích linek (multiplexování):Na LCD obrazovkách využívajících multiplexní řízení se se zvyšujícím se počtem řídicích linek (COM line) snižuje efektivní poměr napětí aplikovaný na pixely. Tato elektrická neidealita přímo vede ke zmenšení výkonu pozorovacího úhlu. U obrazovek segmentů znaků s vysokým rozlišením se proto úhel pohledu často stává klíčovým kompromisem s jízdním schématem.

Pro aplikace s požadavky na pevný pozorovací úhel nabízí přizpůsobená obrazovka LCD optimální řešení. Profesionální výrobci LCD displejů mohou „nasměrovat“ optimální pozorovací úhel směrem k cílové oblasti pozorování úpravou parametrů, jako je směr zarovnávací vrstvy a optimalizací mezery mezi buňkami a součinu dvojlomu (Δn·d), čímž maximalizují využití zdrojů displeje.

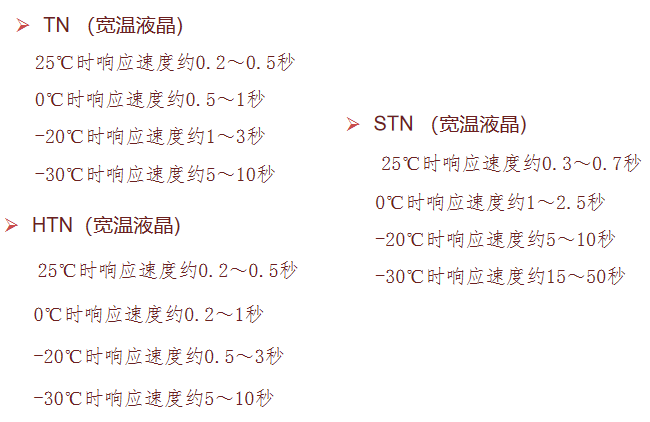

4. Rychlost odezvy: Závislost dynamické odezvy na teplotě

Rychlost odezvy, včetně doby náběhu (Tr) a doby poklesu (Tf), měří, jak rychle LCD obrazovka reaguje na signály. Reologické vlastnosti tekutých krystalů určují jejich silnou teplotní závislost: čím nižší je teplota, tím vyšší je viskozita tekutých krystalů a tím pomalejší je rychlost odezvy.

Výkon při pokojové teplotě: Při 25 °C je doba odezvy produktů TN/HTN typicky v rozmezí 150-300 milisekund, zatímco produkty STN jsou díky větším úhlům zkroucení molekul o něco pomalejší, kolem 200-350 milisekund. To je dostatečné pro většinu potřeb statického zobrazení nebo pomalého obnovování.

Širokoteplotní výzva: Ve scénářích aplikací s vysokou teplotou nelze zpoždění odezvy při nízkých teplotách ignorovat. Například širokoteplotní TN LCD modul může mít dobu odezvy až 10 sekund při -30 °C, což způsobuje silné rozmazání obrazu. To vyžaduje, aby výrobci LCD displejů pečlivě vybírali materiály s tekutými krystaly a upravovali parametry řízení pro cílový rozsah provozních teplot, aby zajistili použitelný výkon odezvy i za extrémních podmínek.

5. Spotřeba energie: Filozofie účinnosti systému na úrovni Microamp

Nízká spotřeba energie je základním kamenem dominance technologie LCD na trhu přenosných zařízení. Celková spotřeba energie LCD modulu se primárně skládá z kapacitního nabíjení/vybíjení obvodu pohonu a dielektrické ztráty materiálu tekutých krystalů. Mezi nimi je hlavní měrný odpor samotného materiálu tekutých krystalů pro udržení ultra nízké statické spotřeby energie. Pokud dojde ke kontaminaci materiálu, což způsobí pokles měrného odporu, spotřeba energie může abnormálně vzrůst. Proto vynikající kontrola spotřeby energie odráží extrémní kontrolu výrobců LCD displejů nad čistotou materiálu a výrobními procesy, což zajišťuje, že LCD obrazovka, kterou obdržíte, si udrží výhodu spotřeby energie na úrovni mikroampérů stabilně po celou dobu svého životního cyklu.

Závěr

V současné situaci, kdy standardní produkty často nesplňují přesně specifické požadavky, se přizpůsobené LCD obrazovky staly klíčem k dosažení diferenciace produktů. Díky spolupráci s technicky zdatnými výrobci LCD displejů na hlubokém spojení základních technických parametrů uvedených výše s vaším scénářem aplikace můžete vyvinout modul LCD, který najde optimální rovnováhu mezi pozorovacím úhlem, spotřebou energie, teplotním výkonem a cenou, a nakonec poskytne vašemu produktu dokonalý vizuální zážitek.
