Přesné spojení: Rozluštění technologie vodivých pryžových konektorů v modulech displeje LCM

V dnešním chytrém a propojeném světě jsou jasná a spolehlivá rozhraní displeje základním kamenem interakce člověk-stroj. Hlavním nositelem tohoto zážitku je Liquid Crystal Display Module (LCM). LCM jako klíčový produkt dodávaný výrobci LCD displejů integruje zobrazovací zařízení z tekutých krystalů, driver IC, PCB, podsvícení a konstrukční komponenty do jedné soudržné jednotky, čímž dosahuje kompletní funkce převodu signálů obvodu na vizuální obrazy. Ať už jde o standardní produkty nebo hluboce přizpůsobené LCD obrazovky, jejich stabilita začíná spolehlivostí každého přípojného bodu v rámci LCM. Mezi nimi zdánlivě jednoduchá, ale klíčová součást – vodivý pryžový konektor (často nazývaný zebra pásek) – slouží jako „neviditelný můstek“ zajišťující nerušený přenos signálu mezi obrazovkou LCD a obvodovou deskou.

Vodivé pryžové konektory: "Signálový most" uvnitř LCM

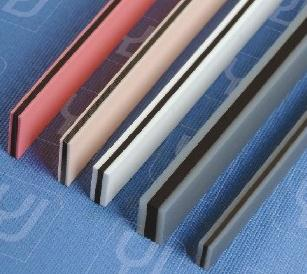

Vodivé pryžové konektory, tvořené střídavým laminováním vodivých a izolačních vrstev, zajišťují stabilní elektrické spojení mezi LCD obrazovkou a PCB prostřednictvím elastické komprese. Jejich výkon přímo určuje integritu a čistotu signálu displeje.

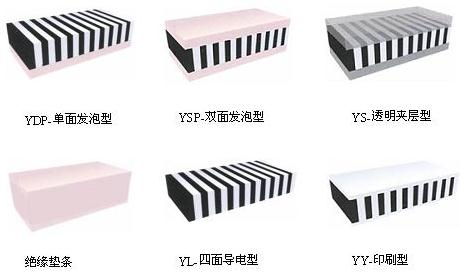

Výběr materiálu: Umění vyvažování pevného silikonu a pěnového silikonu

Pevný silikonový materiál:Nabízí střední tvrdost (35°~45°) a nižší cenu. Je však náchylný na statickou elektřinu, která může přitahovat prach, což vyžaduje zvýšenou pozornost na čistotu montážního prostředí.

Pěnový silikonový materiál:Vyrobeno z pěnového silikonu, má měkčí texturu (tvrdost 20°~30°), lepší odolnost proti deformaci a je méně náchylné ke znečištění. Je vhodnější pro přesné aplikace lcd modulů s vysokými požadavky na čistotu.

Parametry přesného návrhu: Zajištění spolehlivých spojení

1. Rozteč vodivé vrstvy:Běžné rozteče jsou 0,05 mm, 0,1 mm a 0,18 mm. Návrh musí zajistit, aby se každá podložka plošného spoje dotýkala alespoň 3 vodivých uhlíkových vrstev (4-5 vrstev se doporučuje pro rozteč 0,05 mm). Jedná se o detail přísně kontrolovaný CNK při návrhu zakázkových LCD obrazovek.

2. Šířka vodivé vrstvy:V rozsahu od 0,4 mm do 1,0 mm, šířka souvisí s tvrdostí konektoru a ovlivňuje celkový návrh kompresního poměru. Inženýři CNK provádějí cílený výběr na základě struktury modulu (šířka 0,6 mm je běžná pro konektory ≤ 2,0 mm, 0,8 mm pro konektory ≥2,0 mm).

3. Řízení kompresního poměru:Ideální kompresní poměr je řízen mezi 10 % a 15 %. Poměr pod 10 % může vést k nestabilní impedanci kontaktu, zatímco nad 15 % může způsobit deformaci konektoru nebo desky plošných spojů. CNK zajišťuje správnou míru stlačení přesným výpočtem montážní výšky (h), což zaručuje dlouhodobou spolehlivost.

Od základních monochromatických displejů až po komplexní rozhraní HMI se spolehlivost každého modulu LCD opírá o hluboké porozumění a přesné ovládání klíčových součástí, jako jsou vodivé pryžové konektory. Jako zkušený výrobce LCD displejů se CNK Electronics nejen ponoří do materiálových vlastností a návrhu parametrů, aby zajistil nízkou impedanci a vysokou stabilitu při přenosu signálu, ale také rozšiřuje toto mistrovství v detailech na komplexní zakázková LCD řešení. Věříme, že právě tyto neviditelné „přesné spoje“ spojují technologickou inovaci se spolehlivostí kvality a podporují CNK a naše zákazníky při společném postupu směrem k výjimečnější budoucnosti displejů.
