Technologie podsvícení: Základní součást určující výkon displeje LCM

  V oblasti displejů z tekutých krystalů je modul Liquid Crystal Module (LCM) vysoce integrovaným produktem na systémové úrovni. Nejde pouze o samotnou LCD obrazovku, ale o komplexní řešení, které přesně integruje komponenty, jako je zobrazovací zařízení s tekutými krystaly, integrované obvody ovladače, PCB a klíčové podsvícení. Jako profesionální výrobce LCD displejů chápeme, že kvalita podsvícení jako základního příslušenství přímo určuje konečný vizuální výkon a spolehlivost LCM.

Podsvícení: "Light Engine" a optický základ LCM

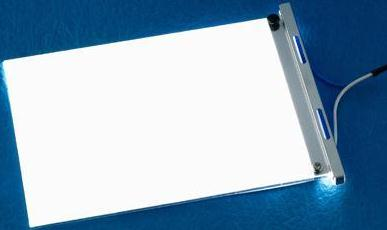

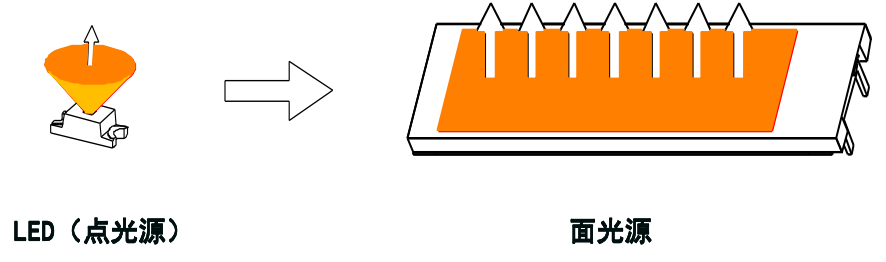

Podsvícení je systém osvětlení umístěný za LCD obrazovkou. Jeho hlavní funkcí je přeměnit bodový nebo lineární světelný zdroj na vysoce rovnoměrný povrchový světelný zdroj. Vzhledem k tomu, že samotný materiál z tekutých krystalů nevyzařuje světlo, jeho displej se při modulaci zcela spoléhá na osvětlení poskytované podsvícením. Proto optické charakteristiky podsvícení – včetně jasu, rovnoměrnosti, teploty barev a spotřeby energie – tvoří základ pro hodnocení celkového výkonu modulu LCD.

Technická dekonstrukce: Materiálový systém a základní principy podsvícení

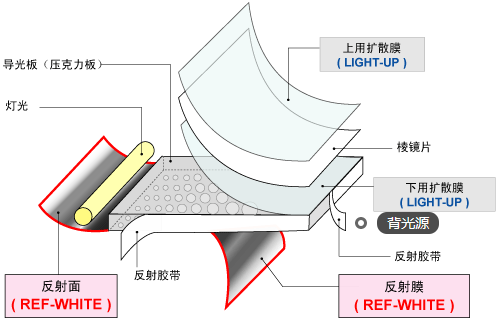

Vysoce výkonné podsvícení je krystalizací moderní vědy o materiálech a přesné optiky. Primárně se skládá z hlavních materiálů, jako je zdroj světla (LED/EL/CCFL), světlovodná deska, sada optických fólií, konstrukční rám a světelná lišta/deska lampy.

Zdroj světla je zdrojem světla, který určuje základní barevnou teplotu, jas a životnost podsvícení.

Světlovodná deska je základním prvkem pro dosažení rovnoměrnosti světla. Mikrostrukturované body na jeho spodním povrchu, vytvořené přesným tiskem nebo lisováním, jsou zodpovědné za rozptyl bodu nebo linie光源 do jednotné roviny světla. Mezi nimi precizně lisované body obvykle nabízejí vynikající optický výkon ve srovnání s tradičními tištěnými.

Sada optických fólií (včetně difuzorových fólií, fólií pro zvýšení jasu, reflexních fólií atd.) funguje jako „správce“ světelné dráhy, přičemž pracuje v synergii na odstranění jasných bodů, zvýšení účinnosti předního světelného výstupu a zajištění jednotnosti napříč pozorovacími úhly.

Konstrukční rám a světelná deska poskytují stabilní mechanickou podporu a spolehlivé elektrické spojení.

Kombinace a design těchto materiálů přímo slouží dvěma hlavním provozním principům: Direct-Lit Backlighting a Edge-Lit Backlighting. Přímé podsvícení umisťuje pole LED přímo pod světlovodnou desku pro přímé osvětlení, nabízí vysoký jas a vynikající potenciál pro místní ovládání stmívání. Osvětlené podsvícení umístí LED světelné pruhy po stranách světlovodné desky; světlo vstupuje od okraje a odráží se dopředu body uvnitř vodicí desky, což je klíčové pro dosažení ultratenkých designů.

Výběr technologické cesty: Diferencované aplikace LED, EL a CCFL

Různé technologie světelných zdrojů propůjčují podsvícení odlišné vlastnosti, které splňují různé požadavky trhu:

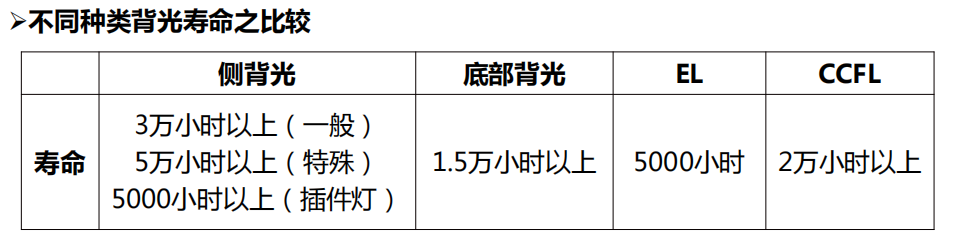

LED podsvíceníse stal absolutním mainstreamem v aplikacích od spotřební elektroniky po průmyslové displeje díky vysokému jasu, dlouhé životnosti (přes 30 000 hodin pro edge-lit), nízké spotřebě energie a výhodám tenkého tvaru.

EL (elektroluminiscenční) podsvícení, se svým ultratenkým profilem, absolutní rovnoměrností povrchu a flexibilní, ohýbatelnou povahou, zůstává nepostradatelný pro specifické přizpůsobené LCD obrazovky a flexibilní zobrazovací aplikace.

Podsvícení CCFL (Cold Cathode Fluorescent Lamp)., ačkoliv je ve spotřebitelských oblastech z velké části nahrazen LED diodami, stále má aplikační hodnotu v určitých profesionálních zobrazovacích oblastech díky své vynikající sytosti barev a jednotnosti.

Závěr: Technologie podsvícení je klíčem ke zvýšení hodnoty LCM

  Stručně řečeno, podsvícení má daleko k jednoduchému osvětlení. Od jeho komplexního materiálového složení a přesných pracovních principů až po cestu technologie světelného zdroje, která ovlivňuje barvu, spotřebu energie a tvarový faktor, každý aspekt jeho designu a výběru se hluboce podílí na definování konečného výkonu LCD modulu. Pro výrobce LCD displejů, kteří usilují o špičkový výkon displeje, jsou hluboké odborné znalosti v technologii podsvícení základem pro dosažení diferenciace produktů, splnění požadavků na špičkové přizpůsobené LCD obrazovky a zajištění toho, aby každá obrazovka LCD poskytovala optimální vizuální výsledky. Pochopení technologie podsvícení je tedy porozumění jádru kvality displeje LCM.
