Odhalení displejů z tekutých krystalů: Jak se vaše obrazovka „rozsvítí“?

V naší předchozí diskusi jsme zkoumali vznik a klasifikaci tekutých krystalů. Dnes se pojďme ponořit hlouběji: Jak přesně fungují displeje z tekutých krystalů? Jak obrazovky vašich chytrých telefonů a počítačů využívají elektřinu a světlo k zobrazení živých a barevných obrázků?

"Srdce" LCD: Tanec elektrických polí a světla

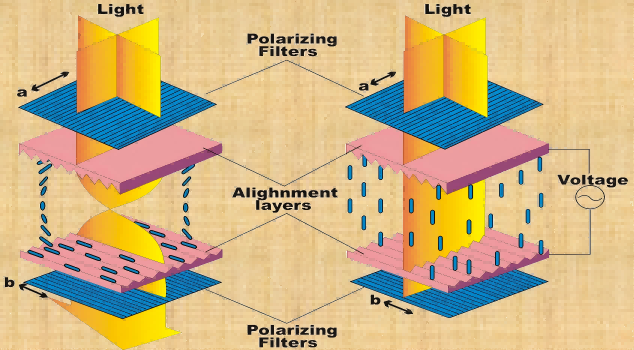

Základní princip displejů z tekutých krystalů lze shrnout takto: Elektrické pole řídí zarovnání molekul tekutých krystalů, které zase řídí průchod světla a nakonec tvoří obraz.

Jednoduše řečeno, tekuté krystaly fungují jako „přepínač“ světla:

• Bez přiloženého napětí: Molekuly tekutých krystalů se pravidelně vyrovnávají, otáčí světlo o 90°, což mu umožňuje procházet polarizátorem. Obrazovka je "jasná" (stav bez zobrazení).
• S přiloženým napětím: Uspořádání molekul tekutých krystalů je narušeno a ztrácejí svou schopnost kroucení světlem. Světlo je blokováno polarizátorem a obrazovka se jeví jako „tmavá“ (stav zobrazení).

Řízením napětí v různých oblastech se vytváří kontrast mezi světlem a tmou a tvoří text a obrázky.

"Rozšířená rodina" LCD a jejich technické rozdíly

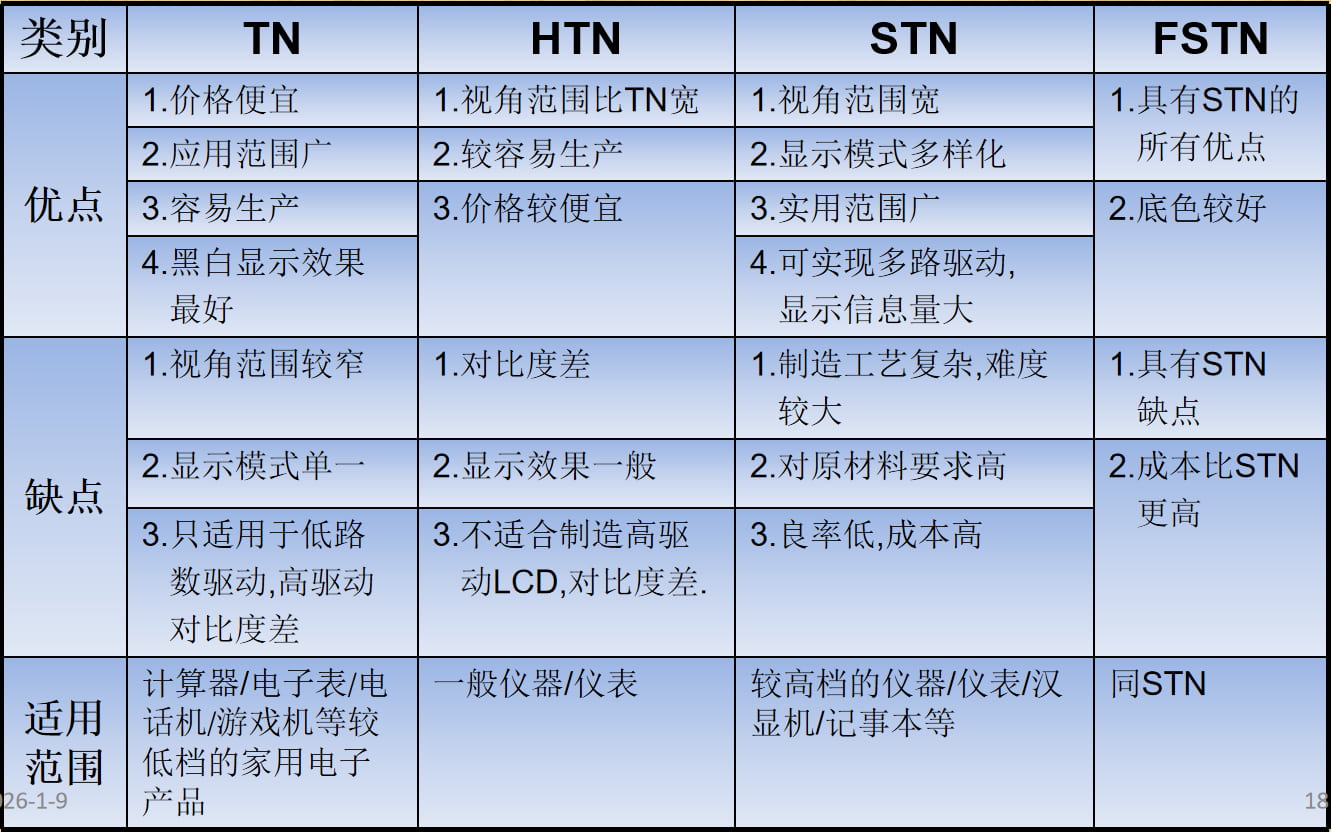

V závislosti na stupni molekulárního zkroucení lze LCD rozdělit do různých typů, z nichž každý má odlišné výkonnostní charakteristiky a aplikace:

• TN (Twisted Nematic): Rychlá doba odezvy, nízká cena, vhodná pro jednoduchá zobrazovací zařízení, jako jsou kalkulačky a hodinky

• HTN (High-Twist Nematic): Širší jízdní dosah, mírně vylepšené pozorovací úhly, vhodné pro zařízení ID volajícího a vzdělávací nástroje.

• STN (Super-Twisted Nematic): Vyšší kontrast, vhodný pro displeje s vysokým rozlišením, jako jsou starší mobilní telefony a zařízení GPS.

• VA (Vertical Alignment): Extrémně vysoký kontrast, reprezentace čistě černé, běžně používané u špičkových monitorů.

• IPS (In-Plane Switching): Skutečná reprodukce barev, široké pozorovací úhly, ideální pro profesionální aplikace, jako je design a střih videa.

• TFT (Thin-Film Transistor): Každý pixel je řízen nezávislým tranzistorem, který nabízí rychlou odezvu a vynikající barevný výkon. Jedná se o hlavní technologii pro moderní smartphony a počítačové obrazovky.

Souhrnně:

• TN: Rychlá odezva, nízká cena, ale omezené barvy a pozorovací úhly.

• VA: Vysoký kontrast, ideální pro zábavu.

• IPS: Přesné barvy, široké pozorovací úhly, vhodné pro profesionální použití.

• TFT: Silný celkový výkon, preferovaná volba pro moderní chytrá zařízení.

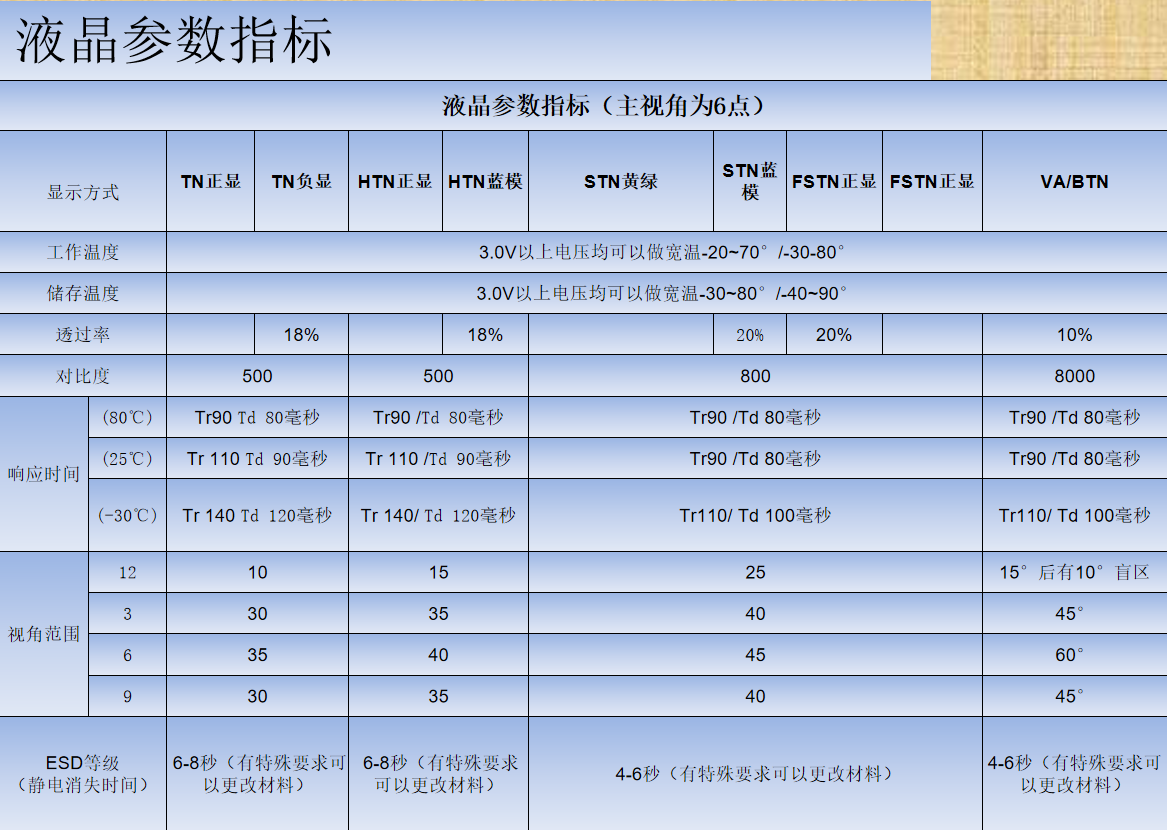

Jak hodnotit LCD obrazovku? Vysvětlení čtyř klíčových ukazatelů výkonu

Při výběru LCD obrazovky, kromě velikosti a rozlišení, věnujte pozornost následujícím čtyřem hlavním indikátorům:

• Kontrastní poměr

Poměr jasu mezi nejjasnějšími a nejtmavšími oblastmi. Vyšší kontrastní poměr má za následek jasnější snímky s lepší hloubkou. Obecně se doporučuje poměr ≥1000:1.

• Doba odezvy

Rychlost, kterou pixely přecházejí z jasného do tmavého nebo naopak, měřeno v milisekundách (ms). Kratší doba odezvy snižuje rozmazání pohybu, takže jsou ideální pro hraní her a dynamický obsah.

• Úhel pohledu

Konzistence barev a jasu při sledování obrazovky z různých úhlů. Obrazovky IPS obvykle nabízejí široké pozorovací úhly až 178°.

• Barevný výkon

Zahrnuje pokrytí barevného gamutu, přesnost barev a barevnou hloubku. Profesionální design a produkce videa vyžadují pozornost věnovanou pokrytí barevného gamutu sRGB, Adobe RGB nebo DCI-P3.

CNK: Řízení budoucnosti displejů s technologickými inovacemi

V dnešní éře nepřetržitého vývoje technologie tekutých krystalů využívá CNK své hluboké technické znalosti a specializované produktové portfolio, aby zákazníkům poskytla komplexní řešení displeje – od standardních produktů až po návrhy na míru. Vyrábíme nejen TFT zobrazovací moduly, OLED moduly a HMI moduly interakce člověk-stroj v rozsahu od 0,96 do 15,6 palce, ale máme také rozsáhlé projektové zkušenosti v oblasti monochromatických LCD a modulů.

V souladu se zákaznicky orientovaným přístupem naše produkty přísně splňují mezinárodní standardy a zajišťují, že splní vaše očekávání v oblasti výkonu, kvality a dodávky.

CNK – zaměřená na displeje, specializovaná na přizpůsobení – se zavázala osvětlit každou kreativní vizi technologií světla a stínu.
