Komplexní analýza technologie LCD Black (část 1): Struktura a připojení, odemknutí základního kódu displeje

V dnešním světě, kde jsou elektronická zařízení všudypřítomná, slouží displeje s tekutými krystaly (LCD) jako základní rozhraní pro interakci mezi člověkem a strojem a jejich technické možnosti přímo určují uživatelskou zkušenost se zařízeními. Od chytrých nositelných zařízení po průmyslové řídicí systémy, od automobilových displejů po spotřební elektroniku, za LCD produkty v různých scénářích leží pečlivě navržená konstrukční schémata a spojovací technologie. Jako profesionální výrobce zakázkových LCD displejů a výkonná továrna na LCD displeje je CNK specializovaný a sofistikovaný high-tech podnik věnovaný výzkumu a vývoji, výrobě a prodeji zobrazovacích zařízení a produktů HMI (Human-Machine Interface).

Dnes provedeme hloubkovou analýzu základních principů LCD, která vám pomůže pochopit základní logiku zobrazovací technologie.

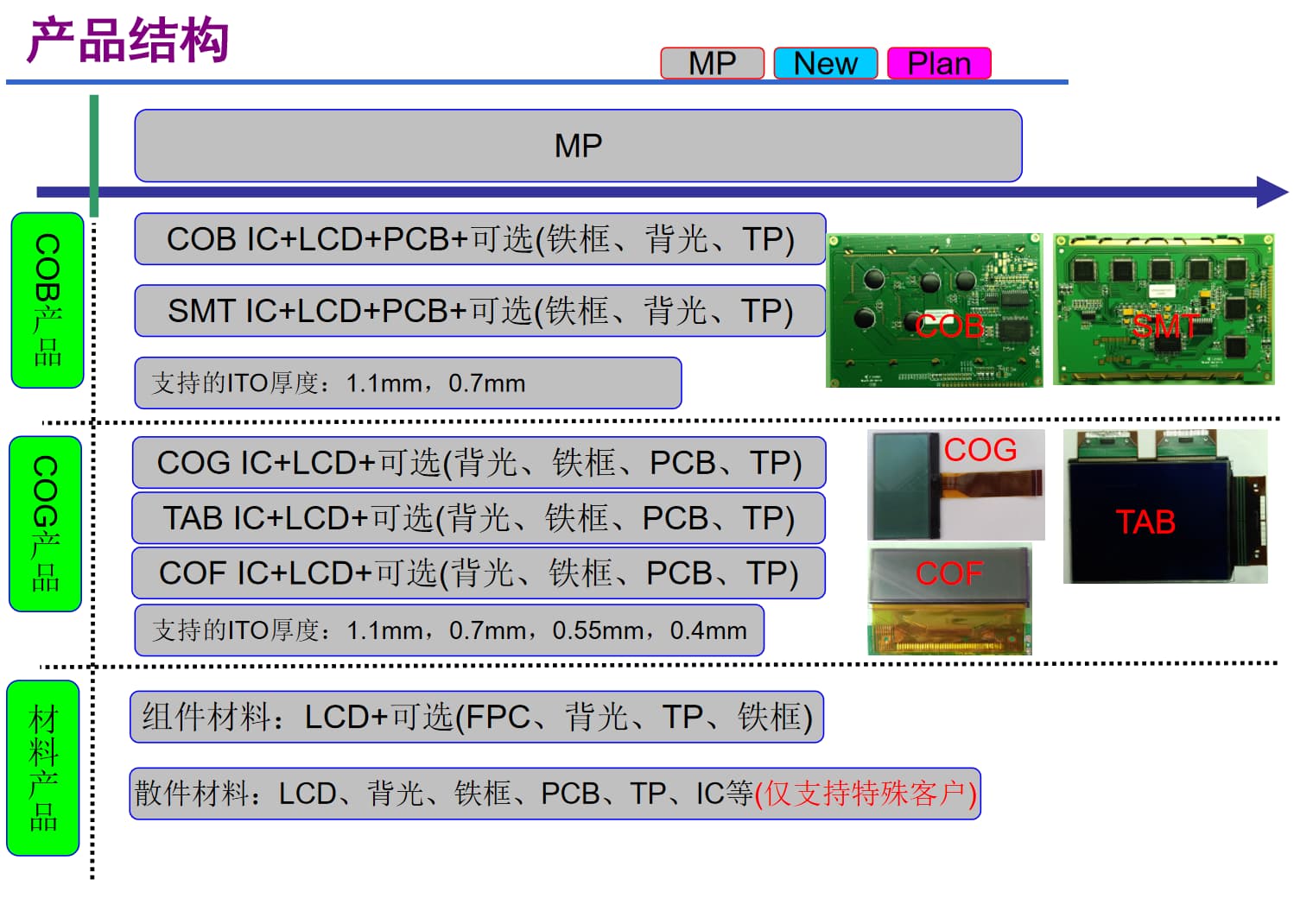

I. Struktura produktu: Řešení zobrazení na míru

Struktura produktů LCD není univerzální, ale je přizpůsobena podle aplikačních scénářů a požadavků na výkon. Jakožto zkušená společnost vyrábějící displeje patří mezi hlavní produkty CNK monochromatické LCD a monochromatické moduly, 0,96-15,6palcové TFT zobrazovací moduly, OLED moduly a HMI moduly interakce člověk-stroj. Jeho produktová struktura se skládá především ze tří kategorií základních produktů a různých derivátových schémat:

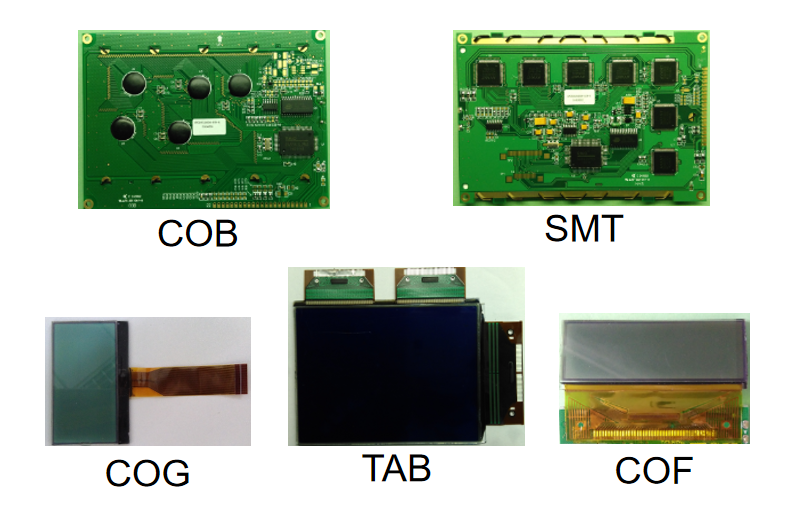

1. Integrované produkty: Efektivní a stabilní výběr hlavního proudu

•  Produkty COB: Přijmout základní architekturu „IC + LCD + PCB“ a může být vybaven volitelnými součástmi, jako jsou železné rámy, podsvícení a TP (dotykové panely). Díky vysoké integraci a silné stabilitě jsou široce používány ve scénářích s přísnými požadavky na spolehlivost, jako je průmyslové řízení a automobilová zařízení.
•  Produkty COG:Na základě „IC + LCD“ podporují flexibilní výběr příslušenství, jako jsou podsvícení, kovové rámy, desky plošných spojů a TP. Při zajištění výkonu zjednodušují konstrukční návrh, takže jsou vhodné pro chytrá nositelná zařízení, malá přenosná zařízení a další produkty s přísnými omezeními velikosti.
•  Produkty SMT/COF/TAB:Kombinujte SMT IC, COF IC a TAB IC s LCD, společně s volitelným příslušenstvím, pokrývajícím potřeby středního až vyššího displeje. Mezi nimi schémata COF a TAB vynikají v produktech s úzkým rámečkem a vysokým rozlišením

2. Materiálové produkty: Flexibilní přizpůsobení speciálním potřebám

•  Komponentní materiály:Jsou vystředěny na LCD a lze je spárovat s komponenty, jako jsou FPC (Flexible Printed Circuits), podsvícení, TP a železné rámy, což zákazníkům poskytuje polointegrovaná řešení, která vyvažují flexibilitu přizpůsobení a efektivitu montáže.
• Materiály náhradních dílů:Nabídka kompletní sady náhradních dílů včetně LCD, podsvícení, železných rámů, desek plošných spojů, TP a integrovaných obvodů, které podporují pouze hloubkové přizpůsobení speciálních zákazníků. To plně demonstruje flexibilní adaptační schopnost výrobce zakázkových LCD displejů a je vhodné pro specifické a personalizované scénáře zobrazení.

Stojí za zmínku, že různá strukturální schémata CNK podporují různé tloušťky ITO: schémata COB a SMT podporují tloušťky 1,1 mm a 0,7 mm; Schémata COG, COF a TAB se dále rozšiřují na 0,55 mm a 0,4 mm. Tenčí tloušťka ITO umožňuje miniaturizaci a nízkou hmotnost zařízení, což také odráží vynikající technickou sílu továrny na LCD displeje.

II. Způsoby připojení: Efektivní přenosový "Bridge" design

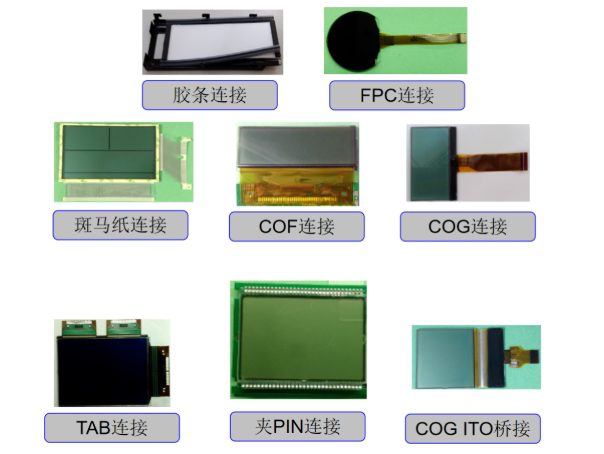

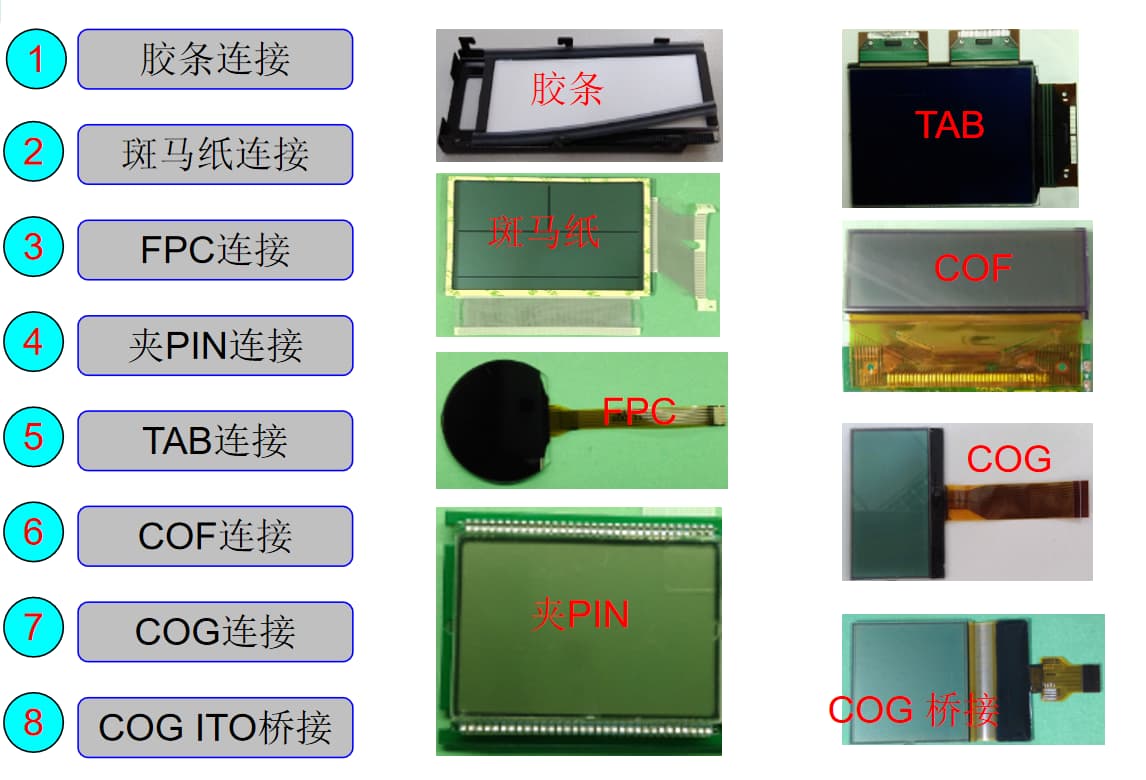

Pokud je struktura produktu „kostra“ LCD, pak způsob připojení je „krevní céva“, která jí prochází, což přímo ovlivňuje stabilitu přenosu signálu a montážní pohodlí produktu. Jako profesionální společnost vyrábějící displeje ovládá CNK 8 běžných způsobů připojení, které plně pokrývají různé aplikační scénáře:

1. Základní schémata připojení: Jednoduché, spolehlivé a nákladově kontrolovatelné·

• Připojení gumovým páskem:Snadná obsluha a nízká cena, vhodná pro běžná elektronická zařízení s nízkými požadavky na stabilitu připojení.
• Připojení papíru Zebra:Díky dobré vodivosti a pružnosti se přizpůsobí mírné strukturální deformaci a často se používá pro připojení malých LCD a PCB.
•  Připojení kolíkové svorky:Snadno se rozebírá a je vhodný pro pozdější údržbu, je široce používán v zařízeních, která vyžadují časté ladění nebo výměnu součástí.

2. Pokročilá schémata připojení: Stabilní, efektivní a vhodná pro složité scénáře

• Připojení FPC:V kombinaci s flexibilními tištěnými obvody může dosáhnout spojení ve víceúhlových a úzkých prostorech, což z něj činí preferované schéma pro chytrá nositelná zařízení, skládací zařízení a další produkty.
• Připojení TAB:Přímo připojuje IC ovladače k ​​LCD pomocí TAB (anizotropní vodivý film), snižuje počet připojovacích uzlů a zlepšuje účinnost a stabilitu přenosu.
• Připojení COG:Přímo spojuje IC se skleněným substrátem LCD, čímž výrazně snižuje velikost produktu a zlepšuje integraci, což je hlavní způsob připojení pro přenosná zařízení vyšší třídy.
• Připojení COF:IC je zabaleno na flexibilní fólii a poté připojeno k LCD, přičemž se vyznačuje flexibilitou a vysokou integrací a přizpůsobuje se potřebám zobrazení s úzkými rámečky a vysokým rozlišením.
• Přemostění COG ITO:Speciální konstrukce přemostění dále optimalizuje přenosovou cestu signálu a výborně funguje ve velkoformátových a vysoce kvalitních LCD.

CNK jako vysoce kvalitní podnik v oblasti čínských TFT displejů se spoléhá na bohatá konstrukční schémata a spolehlivé spojovací technologie a neustále poskytuje vysoce kvalitní zobrazovací řešení pro různá průmyslová odvětví. V příštím článku budeme pokračovat ve zkoumání klasifikace typů a režimů zobrazení LCD, takže zůstaňte naladěni!
