Podsvícení LCM: kritické role plastového rámu a oboustranné pásky

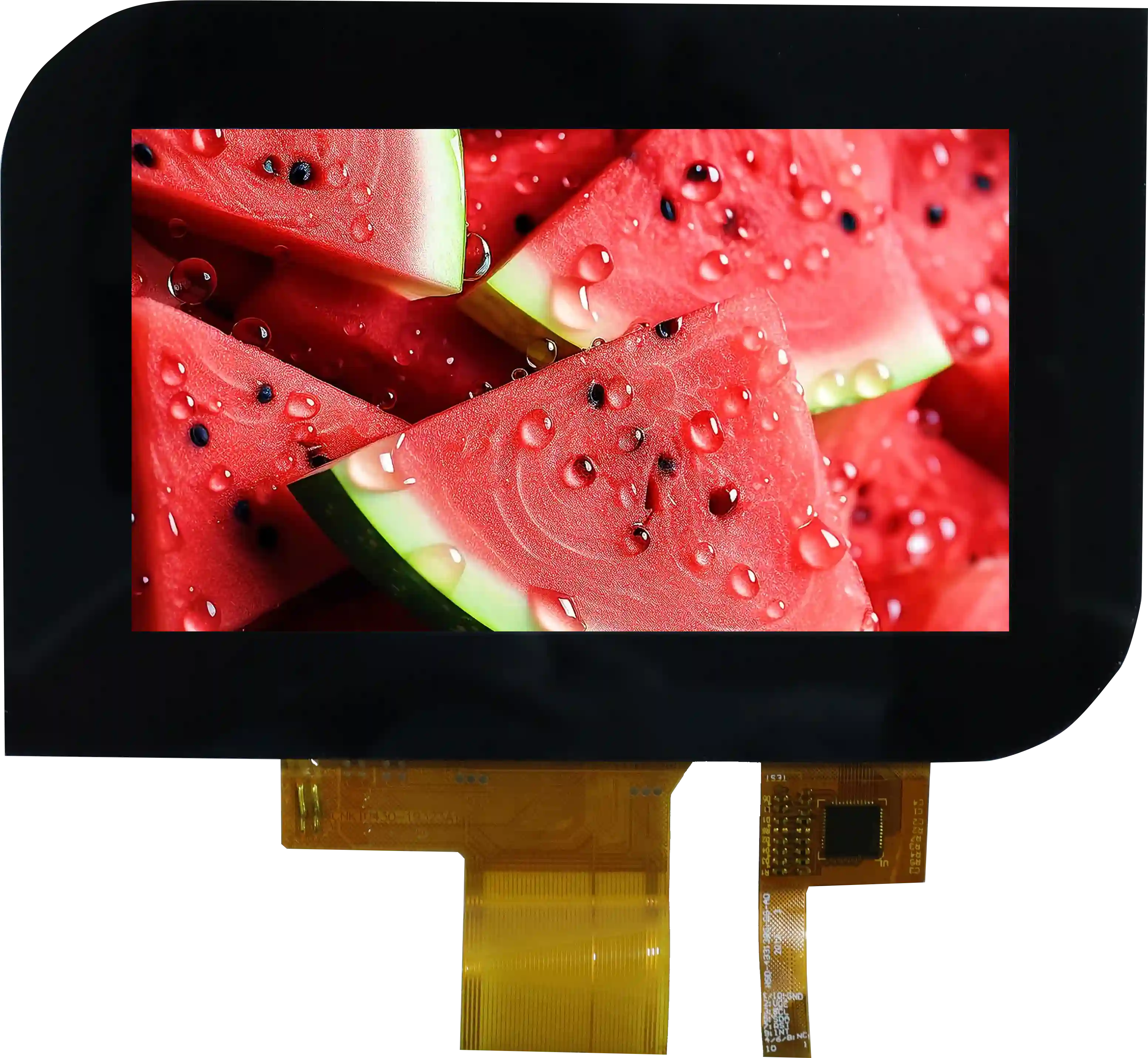

V moderní zobrazovací technologii slouží obrazovka z tekutých krystalů (LCD obrazovka) jako základní součást a její celkový výkon do značné míry závisí na integrovaném modulu za ní – LCM (LCD Module). LCM integruje zobrazovací zařízení z tekutých krystalů, řídicí obvody, konstrukční součásti a podsvícení do kompletního modulu, přičemž světelný efekt podsvícení přímo určuje konečnou vizuální kvalitu displeje. V rámci komplexní struktury podsvícení fungují komponenty, jako je plastový rám a oboustranná páska, v synergii s hlavními částmi, jako jsou optické filmy a světelné zdroje, aby společně zajistily stabilitu a optický výkon modulu.

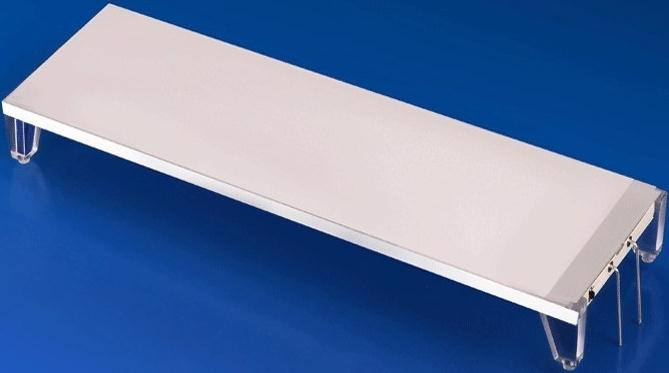

Podsvícení: Základ vizuálních prvků displeje

Podsvícení (BackLight) se nachází za obrazovkou z tekutých krystalů a jeho hlavní funkcí je přeměnit bodové světelné zdroje na rovnoměrné a jasné povrchové světelné zdroje. Jeho optická konstrukce přímo ovlivňuje rovnoměrnost jasu, kontrast a barevný výkon celého modulu, což je zvláště důležité pro moduly barevného zobrazení (modul TFT). Typické podsvícení se skládá ze světelného zdroje, světlovodné desky, několika vrstev optických filmů, strukturálního plastového rámu a desky s řídicím světlem, vše pečlivě zkombinováno. Neustálé inovace v této oblasti mnoha předními výrobci LCD displejů v Číně jsou založeny na hlubokém porozumění úloze každé součásti.

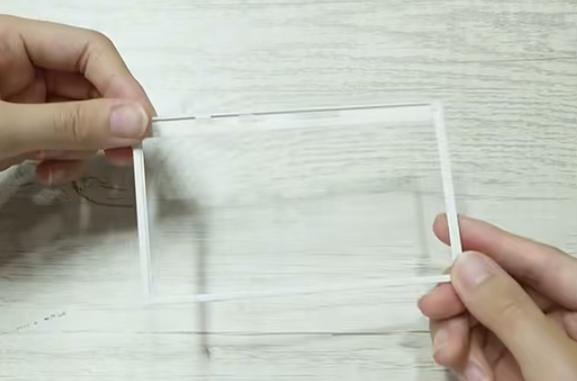

Plastový rám: Duální strážce optiky a struktury

Plastový rám slouží jako kostra podsvícení a poskytuje nejen nezbytnou mechanickou podporu a ochranu, ale také vykonává důležité funkce optického řízení. Výběr materiálu je přímo přizpůsoben různým designům produktů:

URZ2501 Materiál:Nabízí vynikající reflexní vlastnosti a vlastnosti blokující světlo, běžně používané v modulech barevného displeje střední až vyšší třídy (modul TFT displeje) pro zvýšení kontrastu a čistoty barev.

PC bílý materiál:Často se používá v podsvícení s bočním osvětlením, což usnadňuje tenký profil LCD obrazovek.

PC bílá + materiál ze skleněných vláken:Zvyšuje strukturální tuhost produktů s podsvícením se spodním osvětlením, vhodných pro průmyslová prostředí s přísnými požadavky na spolehlivost.

V projektech zahrnujících přizpůsobené LCD obrazovky je design a výběr materiálu plastového rámu klíčem k dosažení specifických optických efektů a mechanických specifikací.

Oboustranná páska: Specialista na skryté lepidlo a blokování světla

Oboustranná páska hraje nepostradatelnou roli jako "lepidlo" při montáži LCM. Je zodpovědný za zajištění vnitřních optických fólií, jako je světlovodná deska, difúzní fólie a fólie pro zvýšení jasu, a nakonec pevně připojí podsvícení k obrazovce LCD.

Konvenční oboustranná páska:K dispozici v různých substrátech (např. bez substrátu, PET) a možnostech tloušťky (0,03–0,30 mm). Při připojování obrazovek LCD se strukturou COG může výběr oboustranné pásky vhodné tloušťky účinně zmírnit tlak a zabránit výskytu bílých skvrn na displeji.

Černobílá oboustranná páska:Jedná se o funkční materiál s černou stranou pro blokování světla a bílou stranou pro odraz, který současně plní tři úkoly adheze, blokování světla a odraz. Často se používá k definování efektivní zobrazovací plochy barevných zobrazovacích modulů (TFT zobrazovací modul) a k zabezpečení flexibilních obvodů (FPC), díky čemuž je důležitou součástí pro zlepšení srozumitelnosti hranic zobrazení a celkové spolehlivosti.

Závěr

V rámci precizního systému LCM, od LED vyzařujících světlo a světlovodných desek až po upevňovací plastové rámečky a oboustrannou pásku, má každý komponent jedinečnou a nenahraditelnou funkci. Pracují společně v přesné koordinaci a absence nebo chyba jakéhokoli jednotlivého článku by ovlivnila celkový výkon a spolehlivost. Hodnota plastového rámu a oboustranné pásky spočívá právě v jejich nepostradatelné synergii s dalšími základními komponenty, jako je podsvícení a LCD obrazovka, společně tvoří základ stabilního, efektivního a vysoce kvalitního zobrazovacího modulu.
