Od zdroje světla po kvalitu obrazu: Podsvícení je skutečným „hrdinou zákulisí“ modulu LCD.

Když lidé mluví o LCD displejích, první věc, která je často napadne, je jen „obrazovka“. Ale kompletní modul Liquid Crystal Module (LCM) je mnohem víc než jen panel s tekutými krystaly. Integruje integrované obvody ovladačů, desku plošných spojů a jednu často přehlíženou, avšak kritickou součást: podsvícení.

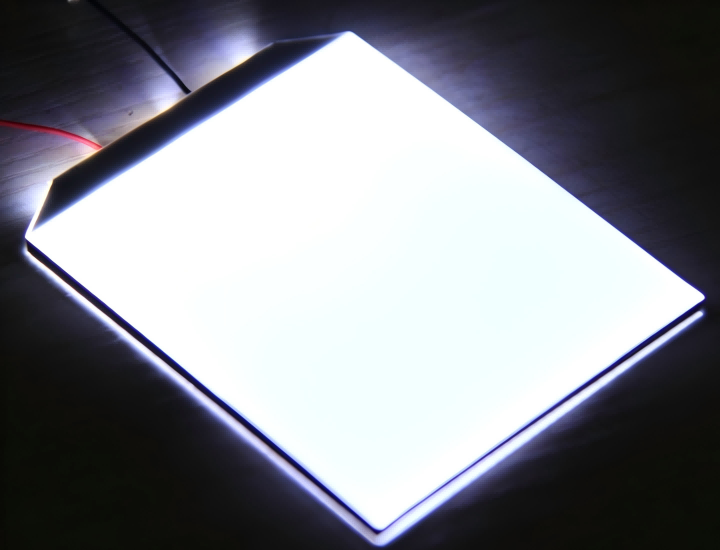

Podsvícení: „Světelný motor“ umístěný za obrazovkou

Samotný materiál z tekutých krystalů nevyzařuje světlo. Funguje spíše jako „světelný ventil“ a spoléhá na systém podsvícení, který poskytuje osvětlení předtím, než může zobrazit obraz. Hlavním úkolem podsvícení je přeměnit bodový nebo lineární zdroj světla na vysoce rovnoměrný povrchový zdroj světla.

Jas, rovnoměrnost, teplota barev, spotřeba energie – každý aspekt zážitku ze sledování, kterého si všimnete na první pohled, je podporován technologií podsvícení.

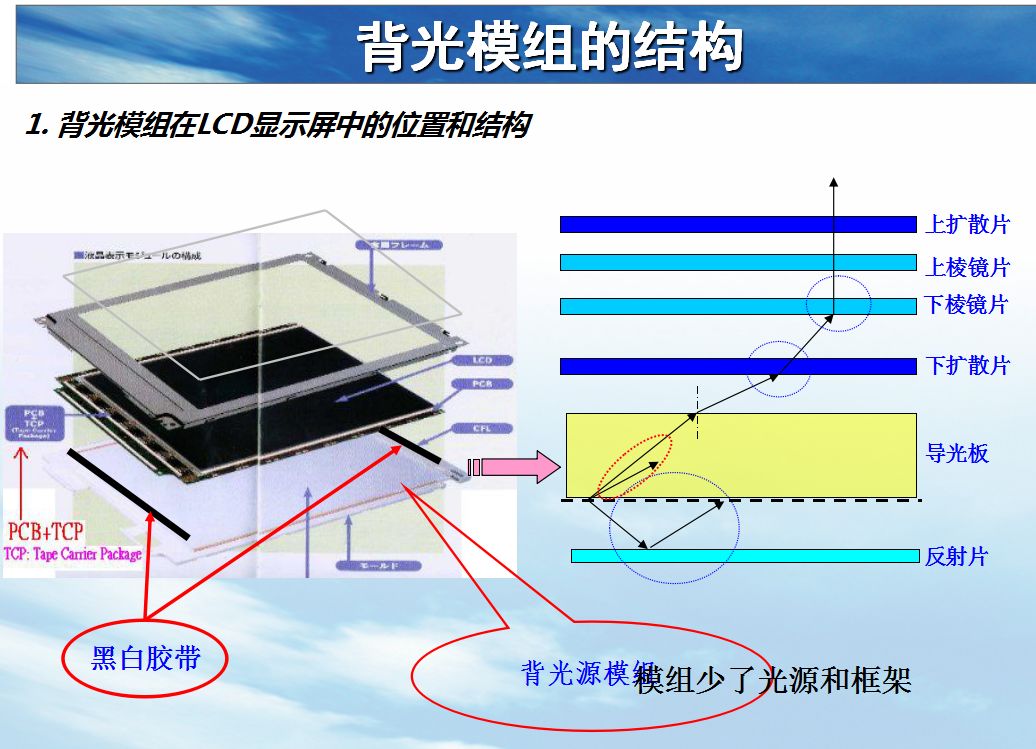

Demontáž podsvícení: Sada přesných optických systémů

Vysoce výkonné podsvícení je výsledkem pokročilé vědy o materiálech a přesného optického inženýrství. Mezi jeho základní součásti patří:

Světelný zdroj:Původ světla, určující základní barevnou teplotu, jas a životnost podsvícení.

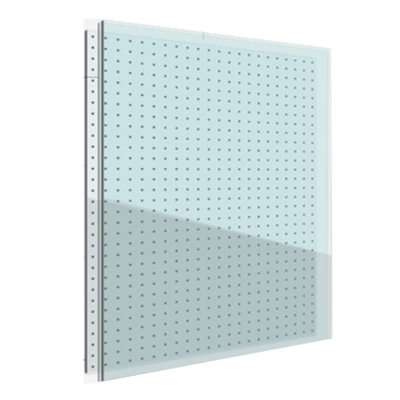

Světlovodná deska (LGP):Klíč k rovnoměrnému rozložení světla. Mikrostrukturované tečky na spodní ploše rozptylují světlo vstupující od okraje přes celou rovinu. Precizně lisované body obvykle poskytují lepší optický výkon než tradiční tištěné body.

Sada optických filmů:Fólie difuzoru, fólie pro zvýšení jasu (BEF) a reflexní fólie spolupracují na odstranění horkých míst, zlepšují účinnost předního světla a zajišťují jednotnost.

Konstrukční rám a světelná deska:Zajistěte stabilní mechanickou podporu a spolehlivé elektrické připojení.

V závislosti na struktuře spadají podsvícení do dvou hlavních technologických cest:

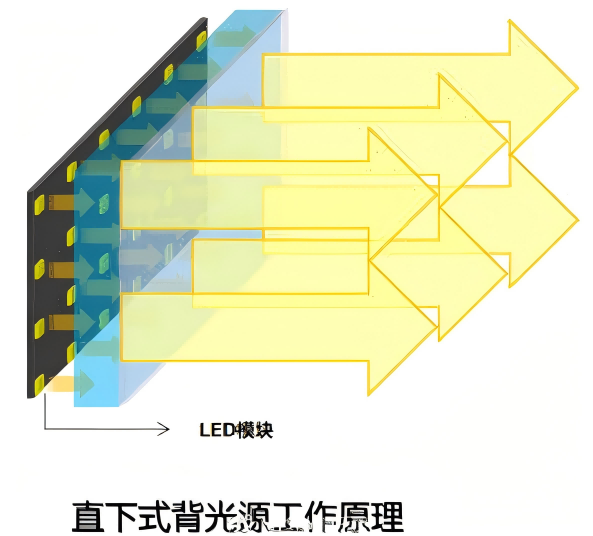

Přímé osvětlení:LED pole jsou umístěna přímo pod světlovodnou deskou pro přímé osvětlení. To nabízí vysoký jas a podporuje místní ovládání stmívání.

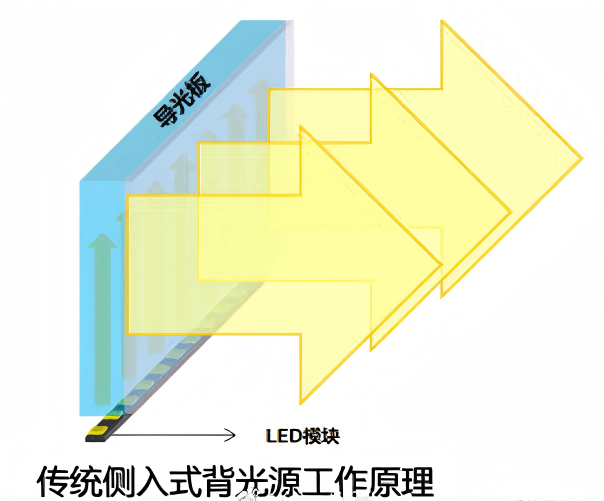

Edge-Lit:LED světelné lišty jsou umístěny po stranách světlovodné desky. Světlo vstupuje od okraje a odráží se dopředu skrz desku, což je klíčem k dosažení ultratenkých designů.

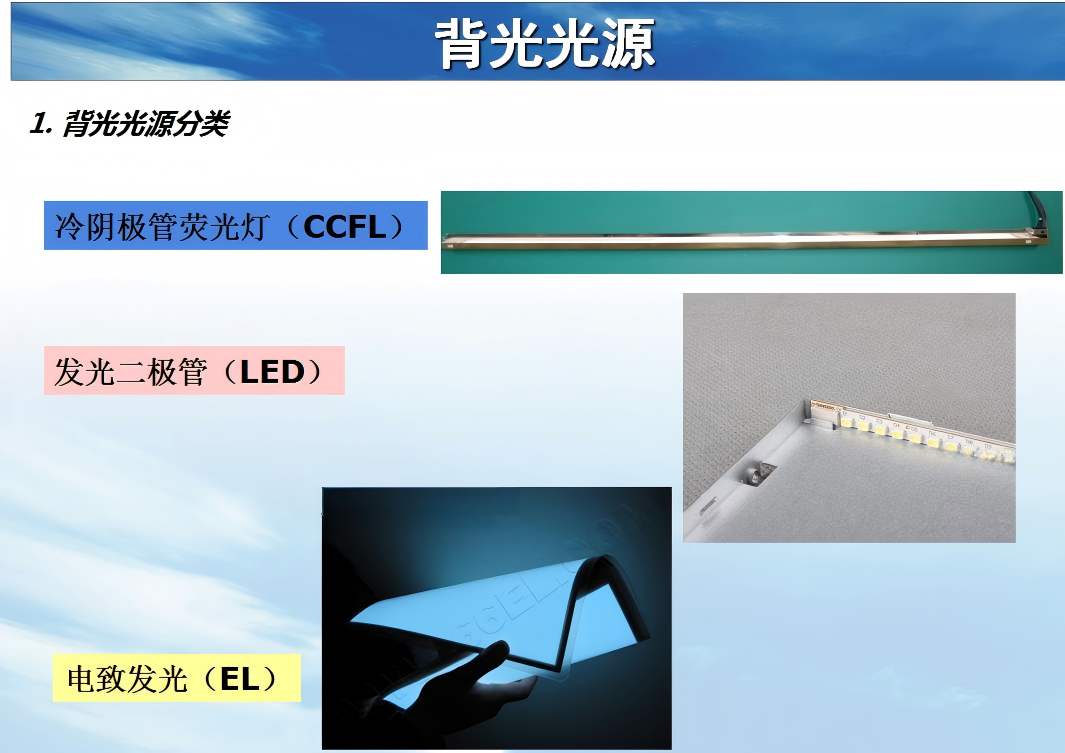

Tři typy světelných zdrojů, z nichž každý má své výhody.

LED podsvícení:Vysoký jas, dlouhá životnost (přes 30 000 hodin pro edge-lit), nízká spotřeba energie a tenký tvar. Je to mainstreamová volba pro vše od spotřební elektroniky po průmyslové displeje.

EL (elektroluminiscenční) podsvícení:Ultratenké, dokonale jednotné po celém povrchu a flexibilní/ohýbatelné. Zůstává nepostradatelný pro přizpůsobené LCD a flexibilní zobrazovací aplikace.

Podsvícení CCFL (Cold Cathode Fluorescent Lamp):Z velké části nahrazeny LED diodami ve spotřebitelských produktech, ale stále cenné v určitých profesionálních zobrazovacích aplikacích díky své vynikající sytosti barev a jednotnosti.

Technické shrnutí

Podsvícení je mnohem víc než jen osvětlovací prvek. Od výběru materiálu a optického designu až po výběr světelného zdroje a zdokonalení konstrukčních procesů, každý detail přispívá ke konečnému výkonu displeje.

Pro výrobce, kteří usilují o vysoce kvalitní displeje, jsou hluboké odborné znalosti v technologii podsvícení základem pro diferenciaci produktů, splňující požadavky špičkových přizpůsobených LCD a zajišťující, že každá obrazovka splňuje svůj vizuální slib.

Od světelného zdroje až po kvalitu obrazu, podsvícení je skutečným neopěvovaným hrdinou LCD modulů. Pochopení technologie podsvícení je nakonec pochopení toho, co dělá skvělý displej.
